Isolant bobinage inducteurs 2 cv

Message par lucky40 »

:salut:
Je me demande quelle matière utiliser pour remplacer l'isolant des quatre bobines d'induction de la dynamo. J'ai rien trouvé à ce sujet sur le forum.
Refaire avec du papier collant comme celui qu'on utilise pour masquer la carrosserie ? Utiliser de l"adhésif électricien ? Prendre de l'adhésif spécial qui s'agglomère dès qu'on le colle sur lui même ?
Il me semble que le choix de l'isolant doit avoir une influence sur la qualité de la magnétisation ?
Qu'en pensez vous ? :???:


Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 9739
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: Isolant bobinage inducteurs

Message par Deuchémoi »

Du vernis à ongle ... ou à autre chose ???
:???:
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !

    /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
Image                               Image
Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 7179
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: Isolant bobinage inducteurs

Message par bob41 »

lucky40 a écrit ::salut:
Il me semble que le choix de l'isolant doit avoir une influence sur la qualité de la magnétisation ?
Qu'en pensez vous ? :???:
Non, je ne pense pas. Les ondes électro-magnétiques traversent les isolants ; il n'y a guère que la cage de Faraday qui les arrêtent.

:salut:
Avatar de l’utilisateur
Fredjojo
Docteur deuchiste
Docteur deuchiste
Messages : 1311
Inscription : 28 mai 2017, 20:13
Ma deuche : 2CV AZA1966 ENAC
Date de naissance : 30 novembre 1963
Localisation : Bois-Colombes // Bar Le Duc 55000

Re: Isolant bobinage inducteurs

Message par Fredjojo »

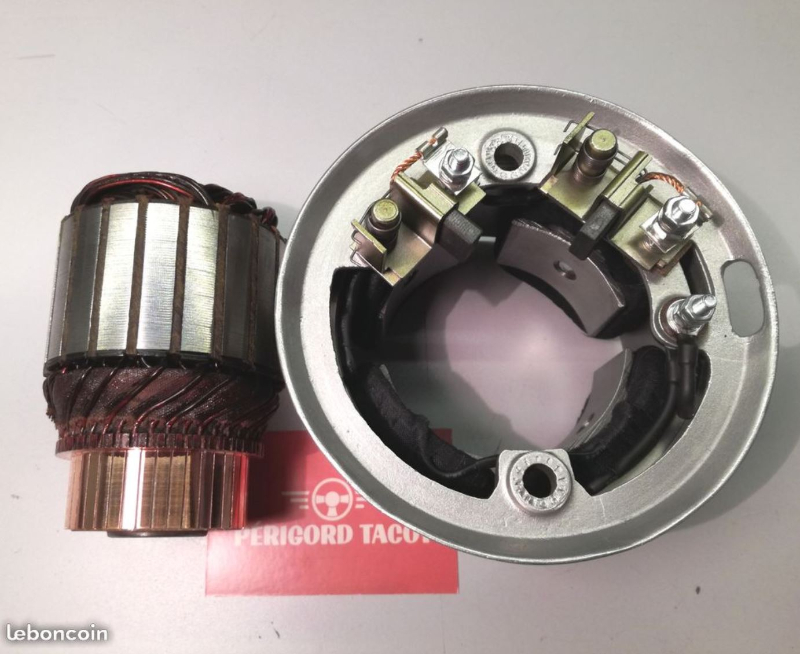

FG dans sa restauration a acheté une dynamo remise en etat par Perigord tacot , peut etre a t il fait des photos en gros plan car ils ont l'air de faire du bon boulot, peut etre que si tu les appellent ils te donneront la ref de l'isolant d'ailleur ca m'intéresse si tu as la reponse
perigord tacot.JPG
Avatar de l’utilisateur
lucky40
Docteur deuchiste
Docteur deuchiste
Messages : 2232
Inscription : 10 août 2015, 14:36
Ma deuche : 2cv Azam Enac 1967-AK400AK
Date de naissance : 22 mars 1955
Localisation : Landes

Re: Isolant bobinage inducteurs

Message par lucky40 »

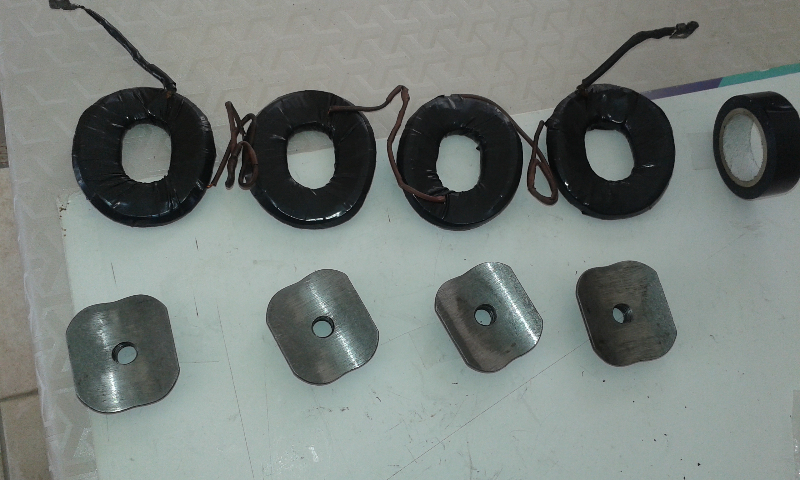

J'ai utilisé de l'adhésif souple pour circuit électrique.
:salut:
Avatar de l’utilisateur
Poyducotam
Deuchiste de référence
Deuchiste de référence
Messages : 734
Inscription : 02 nov. 2015, 19:41
Ma deuche : 2CV6 Spécial E 1983 ; Ak350 1968
Date de naissance : 23 août 1966
Localisation : Indre et Loire

Re: Isolant bobinage inducteurs 2 cv

Message par Poyducotam »

Sur des machines tournantes (genre alternateur de 60 et 90 KW on utilise sur les bobinages (induit et inducteur) un vernis d'isolement tropicalisé genre çahttp://fr.farnell.com/jelt/7361/vernis- ... dp/3619321.
On le pose directement sur les fils de bobinages.
J-G
Apprenti deuchiste
Apprenti deuchiste
Messages : 286
Inscription : 06 nov. 2016, 13:00
Ma deuche : 2cv AZAM 1965
Date de naissance : 22 décembre 1973
Localisation : Etampes

Re: Isolant bobinage inducteurs 2 cv

Message par J-G »

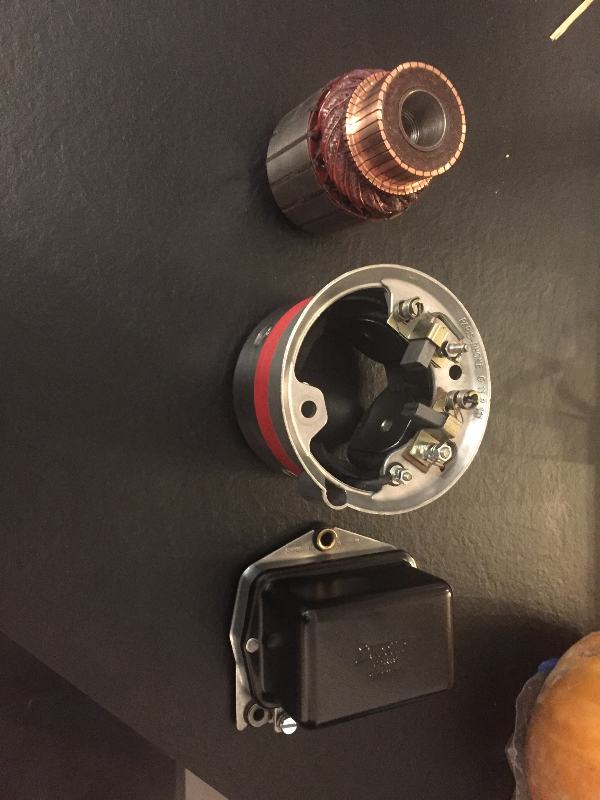

Alors en effet sur la dynamo reconditionnee que j ai achetée l’isolant utilisé est toilé comme d origine.
:salut:
JG
Avatar de l’utilisateur
lucky40
Docteur deuchiste
Docteur deuchiste
Messages : 2232
Inscription : 10 août 2015, 14:36
Ma deuche : 2cv Azam Enac 1967-AK400AK
Date de naissance : 22 mars 1955
Localisation : Landes

Re: Isolant bobinage inducteurs 2 cv

Message par lucky40 »

Comment procéder pour remagnétiser la dynamo ?
Avatar de l’utilisateur
Fredjojo
Docteur deuchiste
Docteur deuchiste
Messages : 1311
Inscription : 28 mai 2017, 20:13
Ma deuche : 2CV AZA1966 ENAC
Date de naissance : 30 novembre 1963
Localisation : Bois-Colombes // Bar Le Duc 55000

Re: Isolant bobinage inducteurs 2 cv

Message par Fredjojo »

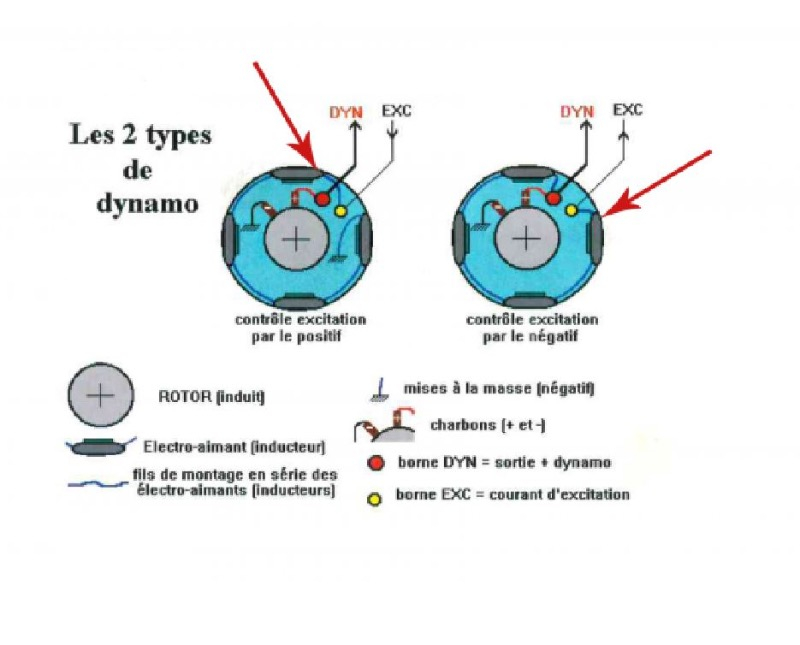

Ca depend si dynamo a excitation par le plus ou par le moins , et verifie regu car par sur que ta dyn de ta voiture soit du meme type que celle du spare

Ce doc a l 'air bien fait mais a mon stade de resto je n 'ai rien verifié
http://www.lessangliersendeuch.fr/wa_fi ... o_206v.pdf
Avatar de l’utilisateur
lucky40
Docteur deuchiste
Docteur deuchiste
Messages : 2232
Inscription : 10 août 2015, 14:36
Ma deuche : 2cv Azam Enac 1967-AK400AK
Date de naissance : 22 mars 1955
Localisation : Landes

Re: Isolant bobinage inducteurs 2 cv

Message par lucky40 »

Fredjojo a écrit :Ca depend si dynamo a excitation par le plus ou par le moins , et verifie regu car par sur que ta dyn de ta voiture soit du meme type que celle du spare

Ce doc a l 'air bien fait mais a mon stade de resto je n 'ai rien verifié
http://www.lessangliersendeuch.fr/wa_fi ... o_206v.pdf
:salut:
Super ! merci Fredjojo ! Heureusement pour moi les dynamo du spare et du moteur de l'Azam sont des Paris Rhône G 11 R 111, ainsi que le régulateur. Je ferai quand même le test pour savoir comment se fait l'excitation + ou - par curiosité . Merci pour la doc qui explique bien comment remagnétiser les masses polaires.
:salut:
Avatar de l’utilisateur
Fredjojo
Docteur deuchiste
Docteur deuchiste
Messages : 1311
Inscription : 28 mai 2017, 20:13
Ma deuche : 2CV AZA1966 ENAC
Date de naissance : 30 novembre 1963
Localisation : Bois-Colombes // Bar Le Duc 55000

Re: Isolant bobinage inducteurs 2 cv

Message par Fredjojo »

il faut faire attention car au fil du temps je pense que beaucoup on bidouiller et mixer les pièces.

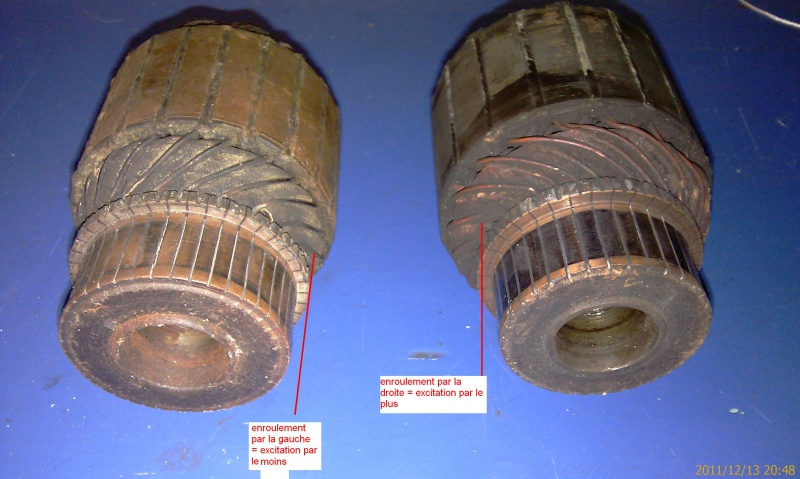

regarde bien le câblage et les canons isolants des vis et le sens de l'enroulement de l'induit pour être sure que ta config G11r111 soit conforme a une excitation par le plus avec un regu/disjoncteur XT212
