2CV, prise pour module Cartier

Messagepar Forst-57 » 10 mars 2018, 12:36

Bonjour,
Après de nombreuse lectures sur le sujet, il apparaît que c'est la galère pour trouver la fameuse prise plate 5 broches pour le module 02341 (le gros avec pour certains la prise de secours)
J'avais déjà vu ce genre de connecteurs sur la XM, en cherchant sur le net j'ai trouvé l'appellation technico commerciale: "Te Connectivity 5 way Junior"

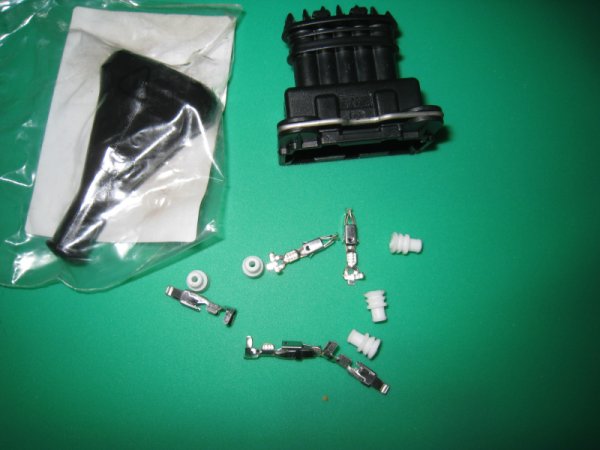

Avec ces cinq mots magiques j'ai trouvé un lien sur un célèbre site d'enchères (je ne sais pas si on peut citer ou mettre un lien, mais vous avez la solution pour trouver ) qui les livre complet depuis l'Angleterre avec les cosses le clips de verrouillage, les blocages de fil et le soufflet de protection (Bosch.... ) contrairement à ce qu'on peut trouver ailleurs ou tout est décomposé chez des fournisseurs différents.
J'ai reçu les miens sous huit jours, c'est tout à fait le modèle adéquat.
Si ça peut aider.
Pièces jointes

Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 5344
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: 2CV, prise pour module Cartier

Messagepar bob41 » 12 mars 2018, 12:20

:salut:

Intéressant, merci.
Mais quand on prélève un module Cartier sur une Renault 5 il ne faut pas oublier de prendre la prise avec. :shock:

:salut:

CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 934
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: 2CV, prise pour module Cartier

Messagepar CHARLYSTONE » 13 mars 2018, 13:37

Bonjour j'ai le même boîtier moi j'ai mis des cosses fines mais peut tu me dire a quoi corresponde les numéros 1.2.3.4.et 5 sur le boîtier car j'ai perdu le schéma merci

Avatar de l’utilisateur
Forst-57
Deuchiste intéressé
Deuchiste intéressé
Messages : 65
Inscription : 06 mars 2018, 19:12
Ma deuche : 2CV 6 Club 1980
Date de naissance : 14 août 1954
Localisation : près de Metz

Re: 2CV, prise pour module Cartier

Messagepar Forst-57 » 13 mars 2018, 18:17

Bonjour,

- 1 vient de la bobine (fil rupteur)
- 2 12 volt après contact
- 3 part vers le rupteur
- 4 masse
- 5 non câblé

Certains 02341 ont une entrée supplémentaire en bas qui shunte l'entrée 1 et la sortie 3 annulant l'effet du boitier si celui ci est en panne . Il suffit de déplacer la prise sur cette entrée pour repartir en configuration d'origine. Ceci dit je ne l'ai pas encore essayé, Dédée est sur cale pour une longue cure de jouvence.

CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 934
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: 2CV, prise pour module Cartier

Messagepar CHARLYSTONE » 13 mars 2018, 18:54

bonjour et merci pour ta réponse :donc le 1 c'est le moins bobine ok par contre tu a payé combien ta prise et l'adresse du vendeur

Avatar de l’utilisateur
Forst-57
Deuchiste intéressé
Deuchiste intéressé
Messages : 65
Inscription : 06 mars 2018, 19:12
Ma deuche : 2CV 6 Club 1980
Date de naissance : 14 août 1954
Localisation : près de Metz

Re: 2CV, prise pour module Cartier

Messagepar Forst-57 » 13 mars 2018, 20:29

J'en ai pris deux, j'en ai eu pour 27,63 €
Pour l'adresse, tu vas sur le célèbre site d'enchères et en recherche tu fais copier/coller de : "Te Connectivity 5 way Junior"
Pour Bob, oui je suis d'accord, mais là, je l'ai prélevé sur le bon coin.......alors j'ai pas fait la fine bouche :???:
Bonne soirée à vous.

stepholo
Nouveau deuchiste
Nouveau deuchiste
Messages : 6
Inscription : 30 juin 2014, 22:41
Ma deuche : 2 CV Spécial
Date de naissance : 11 août 1974

Re: 2CV, prise pour module Cartier

Messagepar stepholo » 25 mars 2020, 13:16

Hello,

Effectivement, la prise est encore disponible sur le site d'enchère en question pour un prix similaire :D

Reste à trouver un module à présent.

@+

Stéphane

Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 5344
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: 2CV, prise pour module Cartier

Messagepar bob41 » 25 mars 2020, 19:05

:salut:

Si tu ne trouves pas de module Cartier, tu peux acheter des modules identiques chez certains fournisseurs, comme Classic Auto Elec :

https://www.classicautoelec.com/fr/2198 ... -universel

Et pas besoin du connecteur.

J'en ai mis un sur ma Dyane et sur mon AMI 6 toutes les deux en 6V. Ca fonctionne super bien, et en plus on supprime le condensateur, source d'ennuis.

:salut:

CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 934
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: 2CV, prise pour module Cartier

Messagepar CHARLYSTONE » 25 mars 2020, 19:58

Bonjour, y a encore des modules Cartier dans les casses auto,on tout cas en region Rhône-Alpes, tarif entre 15 et 25€

Avatar de l’utilisateur
Tricornejock
Deuchiste confirmé
Deuchiste confirmé
Messages : 379
Inscription : 11 sept. 2018, 08:40
Ma deuche : 2cv6 Club 1987
Date de naissance : 24 octobre 1965
Localisation : Rhénanie-Palatinat - Allemagne

Re: 2CV, prise pour module Cartier

Messagepar Tricornejock » 25 mars 2020, 20:13

Ça sert à quoi ce module Cartier svp?

Edit: c'est bon, j'ai trouvé la réponse ici: viewtopic.php?f=35&t=4756 :D

Salutations :tchin:

CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 934
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: 2CV, prise pour module Cartier

Messagepar CHARLYSTONE » 25 mars 2020, 20:22

Tricornejock a écrit :Ça sert à quoi ce module Cartier svp?

Edit: c'est bon, j'ai trouvé la réponse ici: viewtopic.php?f=35&t=4756 :D

Salutations :tchin:

Bonjour, j'ai monté sur mes voitures (2cv ) sans problème,franchement je ne regrette pas, plus faciles à monté moins chère que l'électronique,

Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 5344
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: 2CV, prise pour module Cartier

Messagepar bob41 » 26 mars 2020, 11:32

:salut:

Le module à la casse 25 euros, le connecteur 15 euros, je préfère acheter le booster neuf de Classic Auto Elec à 59 euros, avec garantie et des composants électroniques plus modernes.

Sur une deuche pas de problème pour monter l'un ou l'autre, mais sur certaines voitures il faut modifier le delco, sur les GS par exemple.

:salut:
