Étrier 2cv côté passager (RESOLU)

Messagepar lalal » 07 mai 2018, 21:31

Hello la team
Bucephale avait un peu soif de Lhm hier, mais le niveau n'était pas catastrophiquement bas (aux 3/4)
Je me suis cependant penché sur les étriers. J'ai en effet une fuite à l'étrier droit.
Par contre je ne sais pas si ça vient de la durite ou de l'étrier lui même.
Le disque est trampé en son arête.
La durite droite droite est humide par rapport à sa voisine.
Mais comment expliquer le disque humide si la durite est en cause ? Il y a une petite distance entre les 2 ?
Est ce lié à l'étrier lui même ?
J'ai beau vouloir resserrer la durite, impossible, elle semble serrée à fond. (Je n'ai pas tenté le sens inverse)

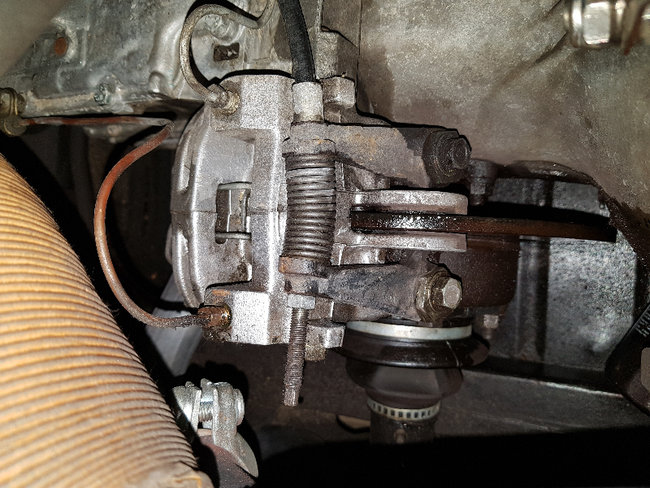

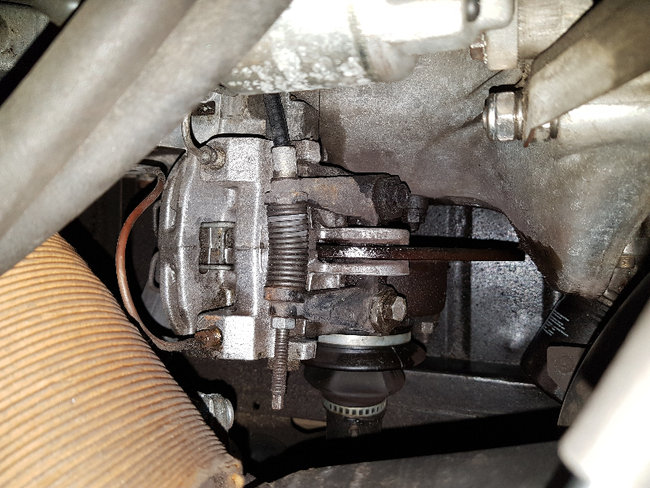

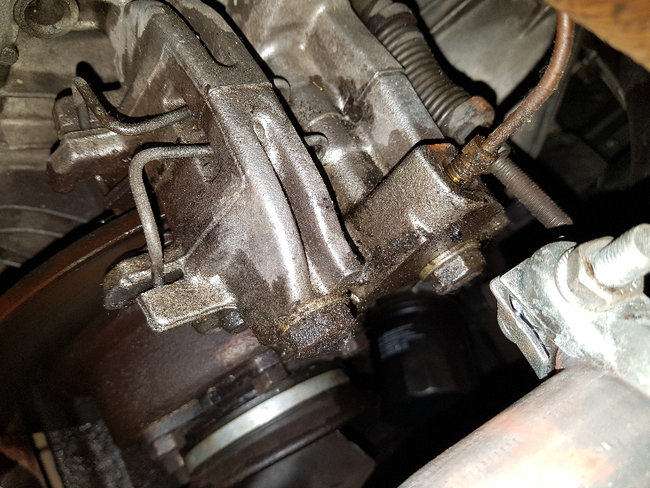

Ci joint des photos
Merci de vos lumières.
Si je dois démonter l'étrier, est ce compliqué ?
Pièces jointes
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier côté passager

Messagepar lalal » 07 mai 2018, 21:33

Remarquez aussi le souflet de cardan humide.
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
zamzam
Docteur deuchiste
Docteur deuchiste
Messages : 4657
Inscription : 22 juin 2011, 21:10
Ma deuche : azam 11/64 ; azlp po 06/59
Date de naissance : 27 juillet 1959
Localisation : Nord bassin d'Arcadichon / Couches du trhone

Re: Étrier côté passager

Messagepar zamzam » 07 mai 2018, 22:03

Pas beau ! Et pas sécure surtout !
Il y a de grandes chances que tes pistons fuient, de toute façon faut démonter mais avant nettoies tout bien et sans rouler pompe plusieurs fois en bien appuyant sur la pédale pour voir si ta canalisation ou ton raccord fuient (mais je ne pense pas) tes plaquettes sont à remplacer ça c'est sûr et tu peux aussi commander un kit de réparation (joint torique etc...) ...
ça fait longtemps que je le couvais ... j'ai fait une rechute !
La 2CV : la seule voiture "open source"

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier côté passager

Messagepar lalal » 07 mai 2018, 22:11

Merci zamzam
Est ce compliqué comme opération ?
Je n'aurais pas le temps avant le ct mais je verrais pour m'attaquer à ceci après
Est ce que je m'aventure dans des travaux fastidieux ?
Je ne pense pas mais je voudrais me rassurer :mercizamzam:
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
zamzam
Docteur deuchiste
Docteur deuchiste
Messages : 4657
Inscription : 22 juin 2011, 21:10
Ma deuche : azam 11/64 ; azlp po 06/59
Date de naissance : 27 juillet 1959
Localisation : Nord bassin d'Arcadichon / Couches du trhone

Re: Étrier côté passager

Messagepar zamzam » 07 mai 2018, 22:25

Non pas très compliqué, faut juste être un peu méticuleux et remonter les pièces bien proprement avec de la graisse à frein ça aide bien (il en faut peut-être de la compatible LHM, à vérifier)
ça fait longtemps que je le couvais ... j'ai fait une rechute !
La 2CV : la seule voiture "open source"

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier côté passager

Messagepar lalal » 07 mai 2018, 23:35

Bon, et bien j'ai commandé un kit de refection complet (joints torique, tubique) avec pistons et plaquettes de frein à main.
Je vais changer les pistons pour repartir avec du neuf et être certain qu'avec les joints, tout soit parfaitement lisse et que cela respecte l'étanchéité.
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
renato13
Docteur deuchiste
Docteur deuchiste
Messages : 8691
Inscription : 26 juil. 2011, 10:41
Ma deuche : azlp grise 1960
Date de naissance : 06 novembre 1955
Localisation : istres

Re: Étrier 2cv côté passager

Messagepar renato13 » 08 mai 2018, 14:21

:salut:

Vérifie bien si ca viens pas du raccord , avec la pression sur la pédale en appui ,comme dis David.
Ensuite ,pour changer l'étrier , rien de compliqué ,mais faut respecté quelques étapes.

1 dépose tes plaquettes principale.
2 pompe sur la pédale de frein quelques fois ,pour faire avancer les pistons le plus possible , mêmes les déboité c'est mieux !
sinon certain piston son dur a sortir une fois démonter.

3 dépose tout se qui te gène autour de l'étrier.
4 dépose les tuyaux, et frein a main, tu desserre le câble ,puis tu dépose les deux réglage des plaquettes , ( avec leur levier) .
5 tu débloque les deux vis de fixation de l'étrier et tu retire juste le boulon arrière, et tu bascule l'étrier vert le haut pour le sortir
Attention de récupérer les cales entre l'étrier et la boite .

Apres tu sort tes piston qui seront presque sortie tu change tes joints, les pistons sil sont pas abimée ,c'est pas la peine de les changer!!
ensuite tes joints neuf fait les tremper dans le LHM ,pour les remonter , c'est mieux que la graisse, et tu na pas de risque de boucher un trou .

Ensuite le remontage c'est dans l'ordre inverse,
seule précaution , quant tes deux demi étrier son assembler ,sur l'établie, tu te sert d'un boulon de fixation de l'étrier
pour le placer dans l'étrier qui traverse et tu lui mais un écrou derrière pour le maintenir plaquer pour le remontage, juste serrer pas bloquer a mort ,

Et tu place ton étrier d'abord l'écrou de devant , étrier basculer en l'air tu le serre sur la boite légèrement serrer ,sans oublier la cale ,
et tu dépose l'autre boulon qui serrer l'étrier ,tu le fixe a la boite avec la cale entre les deux , vérifie que les deux étrier son bien aligner que rien a bouger
puis tu bloque les deux boulon a 4kg 5.

tu rebranche les raccord et tu purge les 4 roues ARD ARG AV :salut:
une Deuch qui roule va plus loin qu'une Mercedes à l' arrêt :scoot: :danse:





.

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 08 mai 2018, 18:27

:mercirene:
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
paul lamiral
Deuchiste passionné
Deuchiste passionné
Messages : 274
Inscription : 28 juin 2017, 18:27
Ma deuche : 2 cv club
Date de naissance : 02 mars 1949
Localisation : Fay aux loges 45

Re: Étrier 2cv côté passager

Messagepar paul lamiral » 08 mai 2018, 19:00

lalal a écrit :Hello la team
Bucephale avait un peu soif de Lhm hier, mais le niveau n'était pas catastrophiquement bas (aux 3/4)
Je me suis cependant penché sur les étriers. J'ai en effet une fuite à l'étrier droit.
Par contre je ne sais pas si ça vient de la durite ou de l'étrier lui même.
Le disque est trampé en son arête.
La durite droite droite est humide par rapport à sa voisine.
Mais comment expliquer le disque humide si la durite est en cause ? Il y a une petite distance entre les 2 ?
Est ce lié à l'étrier lui même ?
J'ai beau vouloir resserrer la durite, impossible, elle semble serrée à fond. (Je n'ai pas tenté le sens inverse)
Ci joint des photos
Merci de vos lumières.
Si je dois démonter l'étrier, est ce compliqué ?

:salut:
Excellent conseils comme dab qui te sont donnés.
Je me permets de m'immiscer dans la conversation car j'ai changé récemment mes pistons et joints d'etriers.
Pour sortir les pistons, afin d'éviter de balancer du LHM partout sur l'etabli je les ai sortis a l'air comprimé. Pour ce faire entourer le demi étrier dans un chiffon ( car avec la pression le piston va sortir a toute vitesse ) obturer le trou interne et injecter l'air 6 / 7 bars par le purjeur en utisant un petit raccord caoutchouc.
le piston sort avec le bruit de deboucher...une bonne bouteille. :ptdr:
Fait attention au petit joint torique entre les 2 demi etriers au remontage.
Un truc aussi: pour inserer les pistons que tu lubrifies copieusement de LHM et que tu centres bien par rapport au puits dans lesquels ils rentrent, j'ai utilisé un petit serre joint de menuisier.
Si je peux me permettre en voyant tes photos et la canalisation je trouve qu'elle est rouillée et serait peut-être a l'origine de la fuite. Mais dans ce cas il n'y aurait qu'un étrier de concerné!!!
avant de tout démonter extrait la canalisation en question, nettoie, verifie qu'elle n'est pas fissuré et change le joint en caoutchouc ( avec le point vert surtout) ( tous les joints LHM sont identifier par un point vert) qui entoure la canalisation et qui sert l'étanchéité.
De toute façon comme on te l'a dit tes plaquettes sont foutues. Tu as intérêt avant de remonter de nettoyer parfaitement tes disques avec degraissant frein.
Bon courage
paul
:salut:

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 08 mai 2018, 19:52

Merci Paul pour ces conseils précieux
Je n'ai pas de compresseur donc l'air comprimé ce sera pour une autre fois.
Je vais avancer à taton mais comme je sais que la team sera toujours là, je n'ai pas trop de soucis
:clap: :clap:
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 11 mai 2018, 19:28

Bon, je pense que le diagnostic est implaquable.
J'ai retiré le pot de chauffage, les plaquettes, et là, c'est le drame. :pleurs:
Les plaquettes sont grasses de chez grasses. Et le dos est tout trempé de ce qui s'apparente à du Lhm.
Je n'ai pas encore déposé l'étrier, mais ça s'apparente à des joints de piston plus que cramés
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 11 mai 2018, 22:12

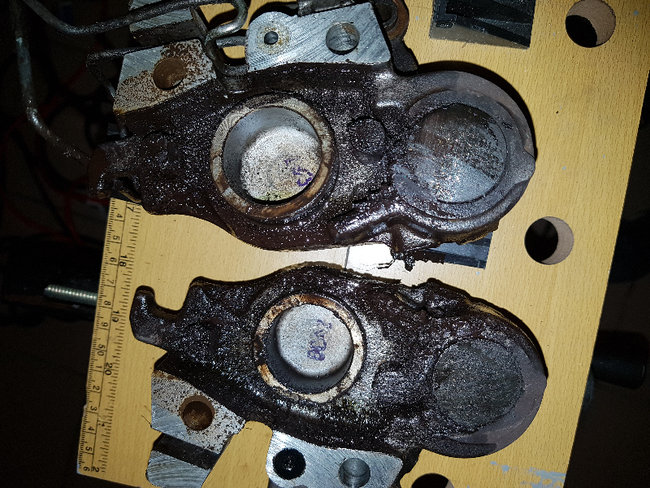

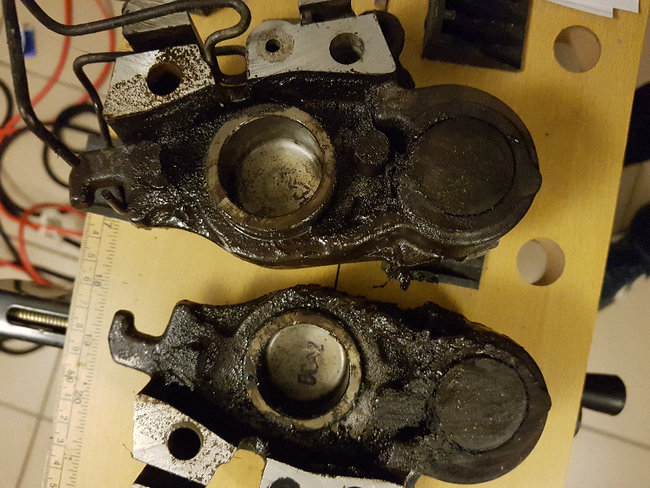

Voici une photo à coeur ouvert.
Y'a de quoi utiliser la sauce pour graisser tous les points de direction de la voiture, et même peut être celle du voisin :ptdr:
Pièces jointes
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 6544
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: Étrier 2cv côté passager

Messagepar Deuchémoi » 12 mai 2018, 07:19

Beurk !
:vomi:
Pas de demande d'aide en Message Privé. Toutes les demandes se font dans les salons publics. Merci !

    /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue 11/87, 86500 Km
Image                               Image



Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 12 mai 2018, 12:13

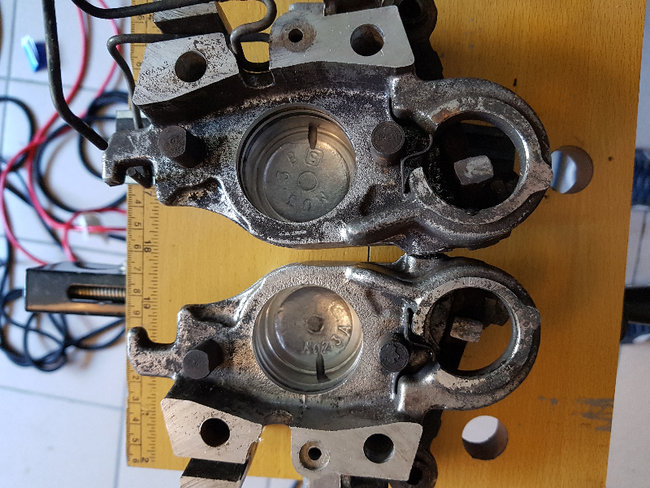

Petit nettoyage
Par contre pour retirer les joints, galère !!!!!
J'ai peur de rayer les bords.
Vous avez une façon simple sans danger ?
Pièces jointes
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 12 mai 2018, 12:17

Y a t-il une graisse spéciale à mettre au remontage ou alors je recolle les 2 demi étriers comme ça (avec les pistons et joints neufs :wink: )
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 12 mai 2018, 12:21

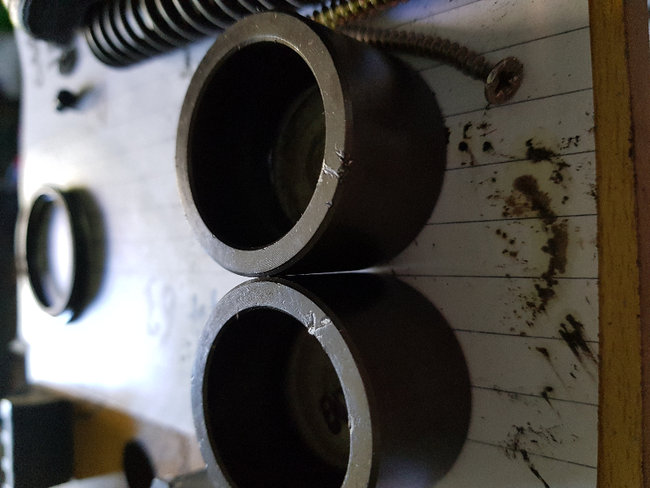

Voici mes pistons
Je ne pense pas faire une folie en voulant les changer ? :wink: :salut:
Pièces jointes
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
renato13
Docteur deuchiste
Docteur deuchiste
Messages : 8691
Inscription : 26 juil. 2011, 10:41
Ma deuche : azlp grise 1960
Date de naissance : 06 novembre 1955
Localisation : istres

Re: Étrier 2cv côté passager

Messagepar renato13 » 12 mai 2018, 12:40

:salut:

Pour tes joints avec une lame de couteaux pointu tu sort tes anciens joints,
Pas de graisse , c'est mieux de mettre du LHM , pour tes pistons si tu a des neuf ,!! monte les neuf. :salut:
une Deuch qui roule va plus loin qu'une Mercedes à l' arrêt :scoot: :danse:





.

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 12 mai 2018, 13:18

Pour info je n'avais pas de cale entre la boite et l'étrier

:mercirene:
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
renato13
Docteur deuchiste
Docteur deuchiste
Messages : 8691
Inscription : 26 juil. 2011, 10:41
Ma deuche : azlp grise 1960
Date de naissance : 06 novembre 1955
Localisation : istres

Re: Étrier 2cv côté passager

Messagepar renato13 » 12 mai 2018, 13:35

lalal a écrit :Pour info je n'avais pas de cale entre la boite et l'étrier

:mercirene:


:salut:

Ben sil y a rien , tu remonte rien pas grave . :salut:
une Deuch qui roule va plus loin qu'une Mercedes à l' arrêt :scoot: :danse:





.

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 12 mai 2018, 18:00

Une dernière question avant remontage, pour revisser les tuyaux de liquide, faut-il revisser jusqu'au bout ou alors il faut pas forcer ?
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
zamzam
Docteur deuchiste
Docteur deuchiste
Messages : 4657
Inscription : 22 juin 2011, 21:10
Ma deuche : azam 11/64 ; azlp po 06/59
Date de naissance : 27 juillet 1959
Localisation : Nord bassin d'Arcadichon / Couches du trhone

Re: Étrier 2cv côté passager

Messagepar zamzam » 12 mai 2018, 20:13

Non, il ne faut surtout pas forcer, dès que le raccord tubique est en compression, c'est étanche.
Pour la cale, elle n'est pas obligatoire mais c'est mieux avec car l'étrier est mieux centré... par contre il y a peut-être des modèles sans cale ? mesure avec un pied à coulisse pour vérifier le bon centrage.
ça fait longtemps que je le couvais ... j'ai fait une rechute !
La 2CV : la seule voiture "open source"

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 12 mai 2018, 20:47

zamzam a écrit :Non, il ne faut surtout pas forcer, dès que le raccord tubique est en compression, c'est étanche.
Pour la cale, elle n'est pas obligatoire mais c'est mieux avec car l'étrier est mieux centré... par contre il y a peut-être des modèles sans cale ? mesure avec un pied à coulisse pour vérifier le bon centrage.



Merci zamzam
Mais comment savoir s'il est en compression ?
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
zamzam
Docteur deuchiste
Docteur deuchiste
Messages : 4657
Inscription : 22 juin 2011, 21:10
Ma deuche : azam 11/64 ; azlp po 06/59
Date de naissance : 27 juillet 1959
Localisation : Nord bassin d'Arcadichon / Couches du trhone

Re: Étrier 2cv côté passager

Messagepar zamzam » 12 mai 2018, 21:09

Regarde là, il y a quelques infos : viewtopic.php?t=7332
ça fait longtemps que je le couvais ... j'ai fait une rechute !
La 2CV : la seule voiture "open source"

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 12 mai 2018, 22:10

:mercizamzam:
2cv6 Spécial de 07/1984

Avatar de l’utilisateur
lalal
Docteur deuchiste
Docteur deuchiste
Messages : 1644
Inscription : 30 mars 2009, 22:55
Ma deuche : 2cv6 Spécial remasterisée en Charleston
Date de naissance : 01 juin 1976
Localisation : Lys lez lannoy (Nord)

Re: Étrier 2cv côté passager

Messagepar lalal » 14 mai 2018, 20:47

Hello la team
Voila, j'ai reçu mon nouveau kit de joints, tout remis en place. Joint plat dans le fond, joint à lèvre vers l'extérieur du puit de piston.
Les nouveaux pistons sont maintenant en place à l'aide d'un serre joint, enfoncés à fond.
J'ai placé les 3 joints tubiques à leur place.
J'en ai cependant eu un 4eme dans la pochette.

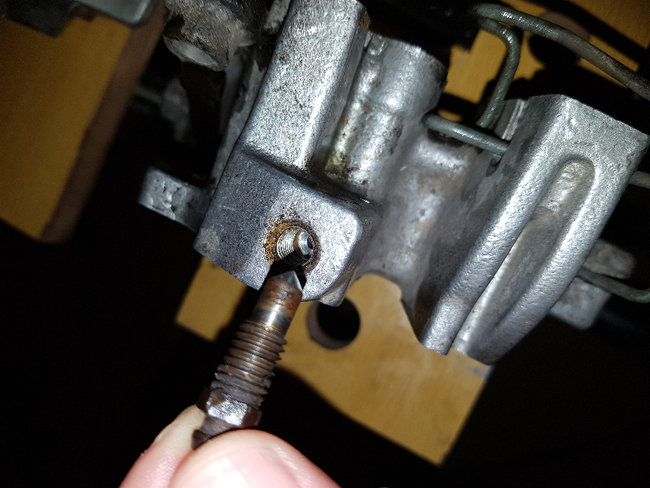

Le 4eme trou étant destiné à la vis de purge de l'étrier gauche (photo ci dessous)
Faut il cependant y placer le dernier joint tubique ? Sachant qu'il n'y avait rien lorsque j'ai dévissé
Merci à vous

:fete:
Pièces jointes
2cv6 Spécial de 07/1984


Revenir vers « Suspension - Freins »

Qui est en ligne ?

Utilisateurs parcourant ce forum : Aucun utilisateur inscrit et 1 invité
