Projet Aménagement 2 cv AK400

Message par Peyt »

Bonjour bonjour.

Comme il n’y pas grand chose à faire... ben on projette !

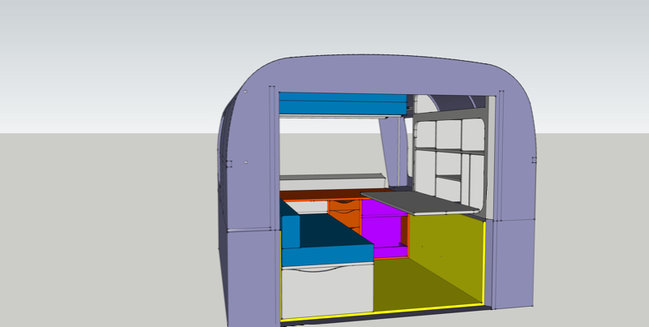

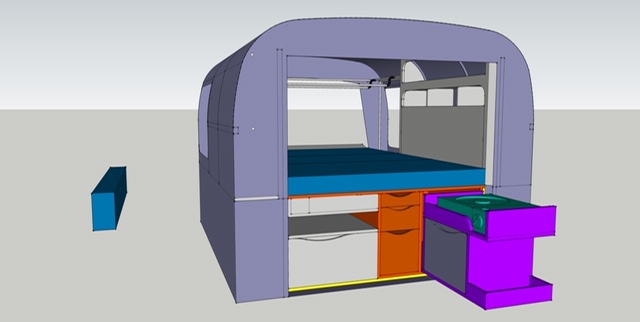

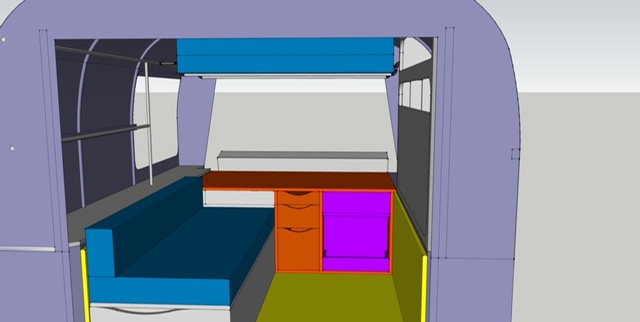

Je metrise un peu Sketchup le logiciel de 3D donc voici mon petit projet, c’est le début.

Les couleurs c’est juste pour différencier les divers éléments. Le meuble orange coulisserait sur l’arrière pour pouvoir utiliser le système de dehors.

J’ai tout dessiné avec 13 mm d’épaisseur je déciderai de l’épaisseur quand j’aurai trouvé le moyen d’assemblage d’épaisseur plus fine pour gagner le Max de poids.

On distingue une petite armature en rondin de 12mm en acier pour ranger matelas, faire office de tringles à rideaux et pi voila

Le coffre long qui fait banquette coulisse aussi pour un accès de l’extérieur.

Le tout facilement démontable pour ne laisser que la partie jaune qui resterait dans la voiture.

Pour ce que ça intéresse je peux vous filer le document pour l’ouvrir avec le logiciel ( gratuit)

Toutes remarques ou critiques seront la bienvenue !!!


Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 7126
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: Projet Aménagement AK400

Message par bob41 »

:salut:

Super :pouce:

Mais pour le lit, tu as quelle longueur ?
Une AK c'est pas très long.
J'ai plusieurs copains qui ont aménagé des Acadiane, et ils ont mis des sièges de Twingo (ou autres) ce qui permet quand ils montent le lit, de plier les dossiers vers l'avant et donc d'avoir un lit plus long. Et une Acadiane, c'est 15 cm de plus environ qu'une AK 400.
Je pourrais te mettre quelques photos si tu veux.

:salut:
Avatar de l’utilisateur
celeste
Deuchiste intermédiaire
Deuchiste intermédiaire
Messages : 180
Inscription : 22 nov. 2013, 14:06
Ma deuche : az azam acadiane 2cv 6
Date de naissance : 28 janvier 1960
Localisation : 18600 Givardon

Re: Projet Aménagement AK400

Message par celeste »

Meme avis que Bob, dans mon Aca le siége passager est rabattable, et mon sommier se déplie dans la place dispo
Bon courage pour la realisation

@lain
Peyt
Deuchiste intéressé
Deuchiste intéressé
Messages : 60
Inscription : 18 févr. 2020, 10:57
Ma deuche : 2cv ak400
Date de naissance : 14 février 1973
Localisation : Clermont l’Hérault 34

Re: Projet Aménagement AK400

Message par Peyt »

Waaaa super complet le document !!!

Heuuu... ma femme et moi mesurons 1m60..
les bras levés...
j’ai des sièges de GS. Il s’incline pas beaucoup mais un fois les appuis tête virés et les mousses installées les sièges ne dépasse pas. Ça laisse de la place pour les pieds...
faut que je trouve un truc mais y’a pas beaucoup d’image sur le net. Pourtant y’a du en avoir de belles choses de faites.

Oui je veux bien des photos
Merci
Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 9714
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: Projet Aménagement AK400

Message par Deuchémoi »

:clap:
Sympa le projet !
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !

    /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
Image                               Image
renato13
Docteur deuchiste
Docteur deuchiste
Messages : 11383
Inscription : 26 juil. 2011, 10:41
Ma deuche : azlp grise 1960
Date de naissance : 06 novembre 1955
Localisation : istres

Re: Projet Aménagement AK400

Message par renato13 »

les deux bout à bout ,ou tout seul . :mdrr: :cafe: ,il y a quelqu’un qui a pris la porte avant moi!! il a embarquer l’émoticône avec . :mdr:
.
Peyt
Deuchiste intéressé
Deuchiste intéressé
Messages : 60
Inscription : 18 févr. 2020, 10:57
Ma deuche : 2cv ak400
Date de naissance : 14 février 1973
Localisation : Clermont l’Hérault 34

Re: Projet Aménagement AK400

Message par Peyt »

:mdrr:
renato13
Docteur deuchiste
Docteur deuchiste
Messages : 11383
Inscription : 26 juil. 2011, 10:41
Ma deuche : azlp grise 1960
Date de naissance : 06 novembre 1955
Localisation : istres

Re: Projet Aménagement AK400

Message par renato13 »

:salut: :pouce: super ton aménagement :clap: :salut:
.
Peyt
Deuchiste intéressé
Deuchiste intéressé
Messages : 60
Inscription : 18 févr. 2020, 10:57
Ma deuche : 2cv ak400
Date de naissance : 14 février 1973
Localisation : Clermont l’Hérault 34

Re: Projet Aménagement AK400

Message par Peyt »

Merci !!
Chui en train de calculer le bois

Chui a 50 kg ..
Avatar de l’utilisateur
Tricornejock
Deuchiste confirmé
Deuchiste confirmé
Messages : 431
Inscription : 11 sept. 2018, 08:40
Ma deuche : 2cv6 Club 1987
Date de naissance : 24 octobre 1965
Localisation : Rhénanie-Palatinat - Allemagne

Re: Projet Aménagement AK400

Message par Tricornejock »

Penses aux matériaux semi-finis alvéolés. 1 kg c'est 1 kg ...

Je n'ai plus de photos de l'accadiane mais je te mets celles du C15. J'espère que tu pourras y voir qqch.

Reste sobre dans l'aménagement, de toutes façons, c'est juste pour dormir, le reste du temps tu es dehors. Il faut juste que tes affaires soient accessibles.

Sur les côtés, pas de meuble. Ce sont juste des pochettes en tissus sur toute la longueur, des deux côtés. Pratique et pas lourd. Tout le reste est sous le lit, accessible par 4 Trappes. Le panneau du lit est en deux morceaux, plus facile à installer, au milieu, ils reposent sur un panneau vertical de la hauteur des passages de roues.

Allemagne, Norvège, Suède, Danemark, Irlande, France, Espagne, Italie ça c'est juste pour l'Europe. Quatre mois d'affilés.

Salutations :tchin:
Peyt
Deuchiste intéressé
Deuchiste intéressé
Messages : 60
Inscription : 18 févr. 2020, 10:57
Ma deuche : 2cv ak400
Date de naissance : 14 février 1973
Localisation : Clermont l’Hérault 34

Re: Projet Aménagement AK400

Message par Peyt »

Merci tricornejock !

C’est sympa. C’est pour que ce soit sympa, mimi, pratique
J’ai pas l’occasion de partir longtemps en vacances.

Je vais chercher des infos sur les matériaux dont tu me parles, si c’est accessible et si faut pas un Matos de fou !!

J’ai scie circulaire, et sauteuse, defonseuse la faute que je fasse des essais bref y’a le temps
Avatar de l’utilisateur
JLUC
Deuchiste de référence
Deuchiste de référence
Messages : 637
Inscription : 26 sept. 2018, 12:59
Ma deuche : la première qui sera à ma taille
Date de naissance : 01 août 1974
Localisation : Planète Terre

Re: Projet Aménagement AK400

Message par JLUC »

Bonjour,

très joli projet.

Par le passé, j'ai eu l'opportunité de "toucher" un matériau léger et solide qui pourrait convenir pour certains de tes aménagements.


Cela se composait d'une structure en nid d'abeille en alu très fin "refermé" de part et d'autre par une feuille d'alu.


Tu trouves des structures analogues dans des embalages de meubles ( mais en carton) du géant suedois de la spécialité.

L'âme du produit ressemblait à ça:

https://www.panneauxsandwich.eu/fr/prod ... /aluminium

Faudrait que je cherche exactement le bon produit...

A bientôt.

JLUC
Peyt
Deuchiste intéressé
Deuchiste intéressé
Messages : 60
Inscription : 18 févr. 2020, 10:57
Ma deuche : 2cv ak400
Date de naissance : 14 février 1973
Localisation : Clermont l’Hérault 34

Re: Projet Aménagement AK400

Message par Peyt »

Waaaa c’est high-tech !

À la base je suis ferronnier, je vais m’essayer au bois le plus fin possible, en me cassant la bébête et pas la tirelire
Mais on sais jamais. Je peux utiliser ce genre de chose pour les éléments ou j’ai besoin de rigidité

Merci
Avatar de l’utilisateur
JLUC
Deuchiste de référence
Deuchiste de référence
Messages : 637
Inscription : 26 sept. 2018, 12:59
Ma deuche : la première qui sera à ma taille
Date de naissance : 01 août 1974
Localisation : Planète Terre

Re: Projet Aménagement AK400

Message par JLUC »

C'est vrai que le tarif doit "piquer" un peu.

Maintenant qu'on en parle, je crois que c'est utilisé dans l'aviation légère. :pensif:

Peut être une piste...

Mais en " bois " d'arbre why not.

Bon courage.

JLUC
Avatar de l’utilisateur
Tricornejock
Deuchiste confirmé
Deuchiste confirmé
Messages : 431
Inscription : 11 sept. 2018, 08:40
Ma deuche : 2cv6 Club 1987
Date de naissance : 24 octobre 1965
Localisation : Rhénanie-Palatinat - Allemagne

Re: Projet Aménagement AK400

Message par Tricornejock »

C'est vrai que ces matériaux demandent un minimum de machines, ne serait-ce que pour plaquer ou aléser les champs. Evite aussi les matériaux comme le mdf ou le multiplex, comparativement assez lourds. Le plus facile reste le contreplaqué et tu le trouves facilement dans toutes les épaisseurs.

Pour le sommier, tu peux utiliser des lattes en sapin (env. 18 mm d'épaisseur). Tu peux laisser un espace entre chaque latte, maintenues ensemble avec de la sangle à volet (vissé agrafé, ...), tu peux accéder facilement à ce que tu as rangé dessous et tu peux le rouler pour le ranger.

Salutations :tchin:
Peyt
Deuchiste intéressé
Deuchiste intéressé
Messages : 60
Inscription : 18 févr. 2020, 10:57
Ma deuche : 2cv ak400
Date de naissance : 14 février 1973
Localisation : Clermont l’Hérault 34

Re: Projet Aménagement AK400

Message par Peyt »

:tchin:

Merci ! Aujourd’hui j’ai mis 4 sacs de granules (bois)
Ça fait 60 kg. Elle s’est assise de +ou - 6 cm.

Ça va. J’ai tellement de choses à faire dessus que je vais y aller tranquille. Roulement arrière, maître cylindre
J’ai même fait des essais de différentes courbes d’allumage avec les sacs derrière.

Je m’orienterais sûrement sur le contreplaqué
Avatar de l’utilisateur
admin
Webmaster
Webmaster
Messages : 4435
Inscription : 25 juin 2007, 21:53
Ma deuche : 2CV Charleston 1974 / 2CV AZAM 1964 / 2CV 6 1975 / 2CV AZLP 1959
Date de naissance : 25 mai 1988
Localisation : Poitiers (86)

Re: Projet Aménagement 2 cv AK400

Message par admin »

Super de nous partager ça ! :tchin:
Hâte de voir la concrétisation, bon, faudra peut-être attendre le prochain confinement mais ça vaut le coup ! :mdrr:
Peyt
Deuchiste intéressé
Deuchiste intéressé
Messages : 60
Inscription : 18 févr. 2020, 10:57
Ma deuche : 2cv ak400
Date de naissance : 14 février 1973
Localisation : Clermont l’Hérault 34

Re: Projet Aménagement 2 cv AK400

Message par Peyt »

Pièces jointes
Avatar de l’utilisateur
François16
Deuchiste intermédiaire
Deuchiste intermédiaire
Messages : 203
Inscription : 08 oct. 2019, 15:26
Ma deuche : 2CV AZAM 1965
Date de naissance : 13 février 1970
Localisation : 16 Cognac

Re: Projet Aménagement 2 cv AK400

Message par François16 »

Magnifique travail de Menuisier :clap: :clap:
Conduire une 2CV, c'est revenir à l'essentiel et ça fait du bien !
Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 9714
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: Projet Aménagement 2 cv AK400

Message par Deuchémoi »

Hé bien !!! C'est du travail de menuisier, ça !!
:surpris:
:clap:
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !

    /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
Image                               Image
Avatar de l’utilisateur
Mikey 71
Docteur deuchiste
Docteur deuchiste
Messages : 1511
Inscription : 30 sept. 2018, 13:05
Ma deuche : 2cv6 AZ KA 21/01/1985
Date de naissance : 04 juillet 1978
Localisation : Chambilly 71

Re: Projet Aménagement 2 cv AK400

Message par Mikey 71 »

:salut:

Superbe travail...

:salut:
Mikaël :laughing: " Ceci n'est pas une voiture, c'est un art de vivre... "

Ma présentation: viewtopic.php?f=1&p=127143#p127143
Peyt
Deuchiste intéressé
Deuchiste intéressé
Messages : 60
Inscription : 18 févr. 2020, 10:57
Ma deuche : 2cv ak400
Date de naissance : 14 février 1973
Localisation : Clermont l’Hérault 34

Re: Projet Aménagement 2 cv AK400

Message par Peyt »

C’est gentil

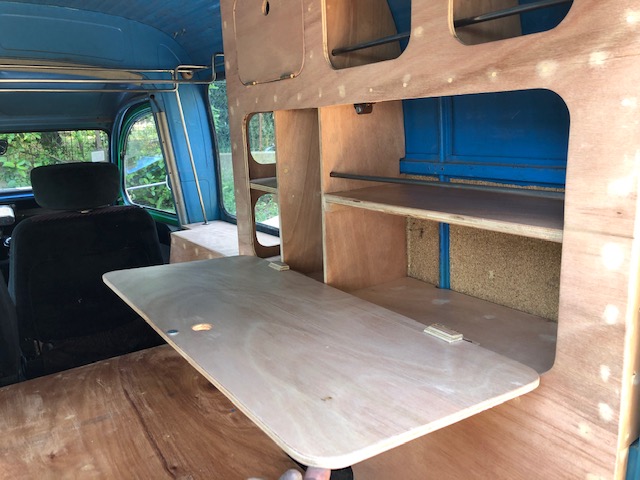

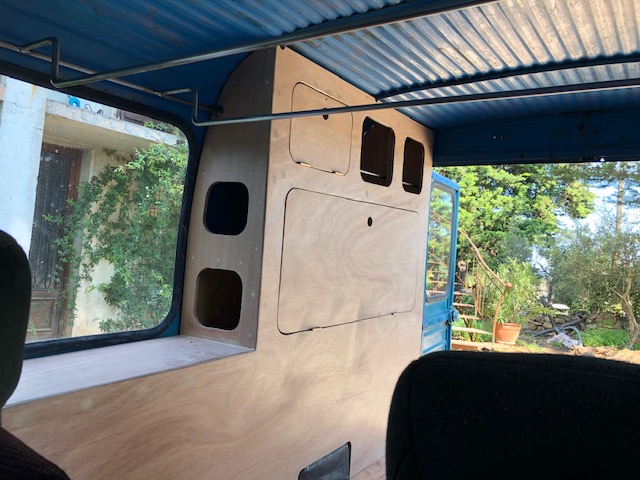

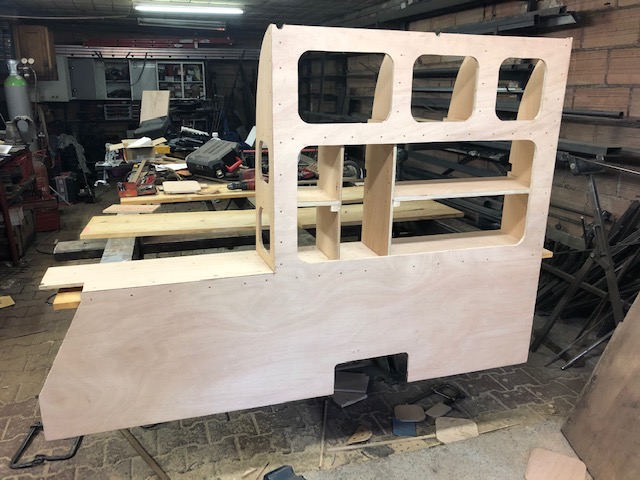

Difficile de faire de belle découpes Pour les portes avec la scie sauteuse... puis j’ai galèré avec les charnières...

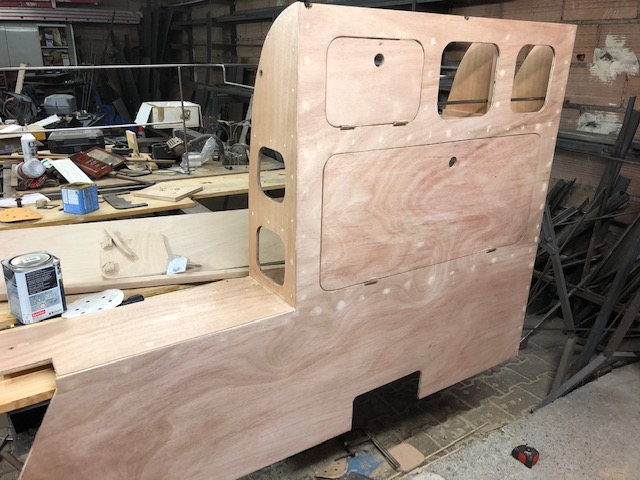

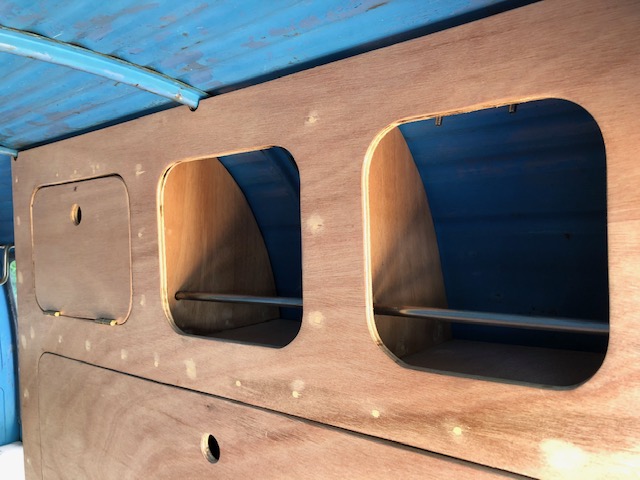

J’ai coupé tout les bords à 45°pour pas avoir les champs du contre plaqué. J’ai trouvé des tasseaux en hêtre. Collé vissé c’est indestructible...

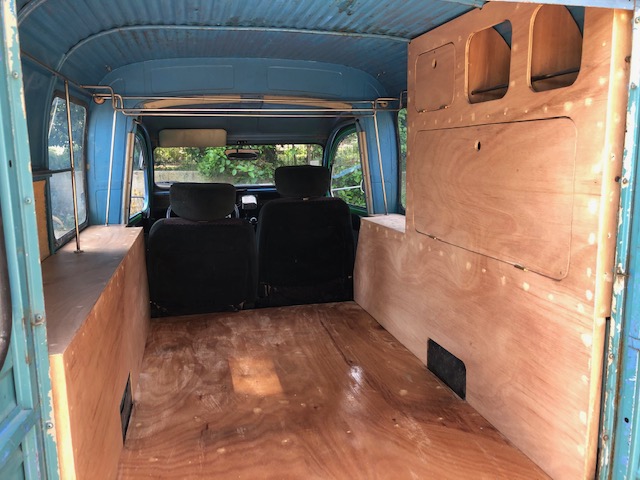

J’ai rattrapé les 40 mm de dénivelé du planché pour qu’il soit parallèle à mes passages de roues avec des tasseaux tout les 30 cm.

J’ai mis une membrane plastique et injecté de la mousse polyuréthane pour tout soit bien assis. La membrane m’a évité que ça colle à la caisse. Tout est démontable pour le jour où je ferai la carrosserie....
