changement faisceau electrique 2cv 1974

Message par Matthieu3 »

Bonjour à tous,

je change le faisceau éléctrique de ma 2CV (1974) qui a grillé.
j'ai acheté mon modèle (cher) sur un site très populaire.

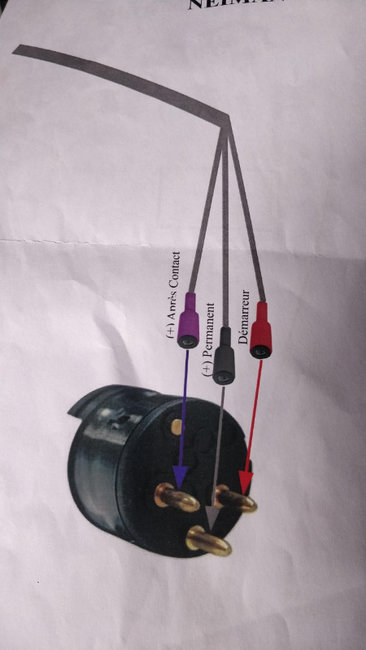

je coince sur le tableau de bord. En effet l'explication fournie est très loin de mon modèle.

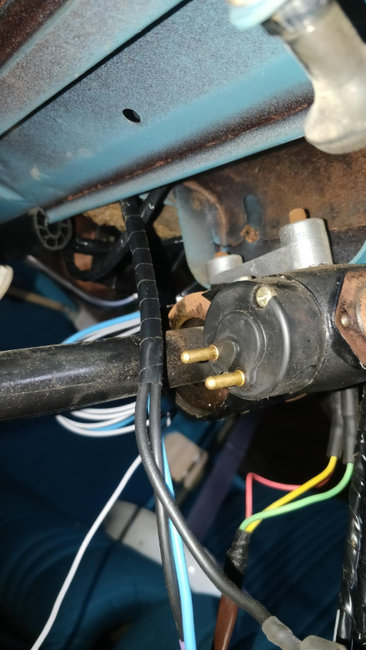

Quel câble je dois brancher sur mon neiman ?
Quel câble je dois brancher sur ma commande d'allumage ?


merci pour vos explications


Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 7146
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: changement faisceau electrique

Message par bob41 »

:salut:

Une présentation au café deuchiste avant toute chose. Ca se fait de se présenter quand on arrive quelque part.
Après on te répondra.

:salut:
Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 7146
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: changement faisceau electrique

Message par bob41 »

:salut:

Je pense que tu n'as pas le faisceau correspondant exactement à ta voiture.
En effet tu as trois fils au Neiman (qui plus probablement est un Simplex) dont un va au démarreur.
Mais le lancement du démarreur par la clé de contact n'est apparu sur la 2 CV qu'en septembre 1974, et ta voiture doit être du début de l'année. Tu dois donc avoir un bouton de démarrage au tableau de bord.
Alors comment brancher ?
Tu branches le + permanent sur la fiche d'entrée de ton contacteur à clé et le + après contact sur l'autre fiche.
Et le fil démarreur, tu le branches sur une fiche de ton bouton de démarreur. Et il te faudra tirer un fil, s'il n'y en a pas, du + après contact à l'autre fiche de ton bouton de démarreur.

Me suis-je bien fait comprendre ?
N'hésite pas à poser toute question. Il n'y a pas de question idiote, seulement parfois des réponses, et ça me connait... :mdrr: :mdrr:

:salut:
Matthieu3
Nouveau deuchiste
Nouveau deuchiste
Messages : 9
Inscription : 06 nov. 2020, 11:15
Ma deuche : 2cv AZ
Date de naissance : 03 décembre 1991
Localisation : Allier

Re: changement faisceau electrique

Message par Matthieu3 »

voilà pourquoi j'étais perdu dans le manuel de montage.
j'ai compris !

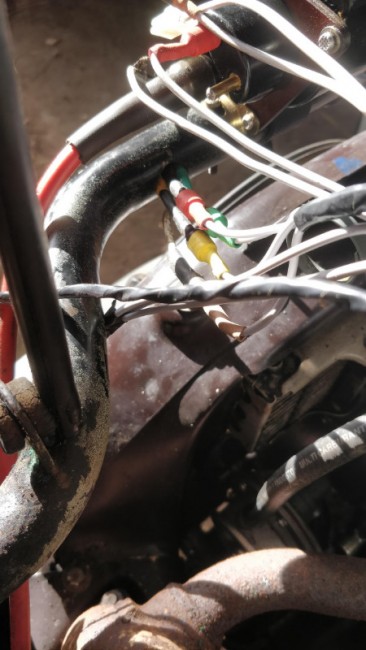

Il faut donc que je branche le fil (rouge) démarreur et un fil (violet) plus après contact sur le bouton démarrage ( en rouge sur la photo)
par ailleurs,

1) sais tu comment je branche et à quoi correspond le voyant au dessus du bouton démarreur (rouge) ?

2) le bouton poussoir noir, c'est bien la commande d'essuie glace ?

3) tous les autres câbles du faisceau qui sont reliés a des options que je n'ai pas sur mon modèle de 2cv je les shunt ?

pour la question bête,

4) comment reconnaitre l’entrée du contacteur ?
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 2006
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: changement faisceau electrique

Message par CHARLYSTONE »

Bonjour et maintenant on passe a la présentation avant de démarrer ta 2cv (il est gentil bob):salut:
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 2006
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: changement faisceau electrique 2cv 1974

Message par CHARLYSTONE »

Re Bonjour Mathieu, peut tu dire a quoi serve les boutons rouge et noir stp,
Matthieu3
Nouveau deuchiste
Nouveau deuchiste
Messages : 9
Inscription : 06 nov. 2020, 11:15
Ma deuche : 2cv AZ
Date de naissance : 03 décembre 1991
Localisation : Allier

Re: changement faisceau electrique 2cv 1974

Message par Matthieu3 »

Selon mon analyse de débutant,
il me semble que le bouton rouge c'est pour démarrer et le noir pour lancer les essuie-glaces.
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 2006
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: changement faisceau electrique 2cv 1974

Message par CHARLYSTONE »

Mais le contact et appuie sur le bouton rouge je crois que c'est le contrôle du niveau de liquide de frein si le voyant s'allume et le noir c'est celui du démarreur, apparemment ton câblage électrique n'est pas conforme :non:peut faire une photo de ton tableau de bord complet
Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 9722
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: changement faisceau electrique 2cv 1974

Message par Deuchémoi »

CHARLYSTONE a écrit :Mais le contact et appuie sur le bouton rouge je crois que c'est le contrôle du niveau de liquide de frein si le voyant s'allume et le noir c'est celui du démarreur, apparemment ton câblage électrique n'est pas conforme :non:peut faire une photo de ton tableau de bord complet
:non:
Pour moi, c'est bien le bouton de démarrage !!
et le voyant, ça doit être le témoin de pression d'huile (attends confirmation)!
;)
D'autant que son pblm est justement un souci de câblage du contacteur ... :siffle:
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !

    /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
Image                               Image
Matthieu3
Nouveau deuchiste
Nouveau deuchiste
Messages : 9
Inscription : 06 nov. 2020, 11:15
Ma deuche : 2cv AZ
Date de naissance : 03 décembre 1991
Localisation : Allier

Re: changement faisceau electrique 2cv 1974

Message par Matthieu3 »

Oui, je suis certain, le bouton rouge c'est pour démarrer !

Avant de brancher la batterie et de mettre le contact, que pensez vous d'installer un fusible au niveau du + de la batterie ?
Histoire de pas tout faire griller si j'ai mal fait un branchement.
Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 9722
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: changement faisceau electrique 2cv 1974

Message par Deuchémoi »

Une fois remonté, tu pourras le prendre en photo et la donner à notre administratrice pour qu'elle complète la page du site :
https://2cv-legende.com/accessoires/compteurs-2cv
Le tien n'y est pas et semble entre celui de 70 et celui de 73 ...
;)
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !

    /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
Image                               Image
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 2006
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: changement faisceau electrique 2cv 1974

Message par CHARLYSTONE »

Si le bouton rouge est celui du démarreur, le câblage est simple, sur le contacteur tu te branche sur le plus après contact ensuite branche ton fil sur une borne du bouton rouge et tu rebranche le fil,sur le bouton ,qui alimente le démarreur
Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 7146
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: changement faisceau electrique

Message par bob41 »

Matthieu3 a écrit : 4) comment reconnaitre l’entrée du contacteur ?
:salut:

Ca n'a pas d'importance. C'est un interrupteur, que tu le branches dans un sens ou dans l'autre c'est pareil.
Idem pour le bouton commandant le démarreur.

:salut:

PS pour Charlystone : Matthieu s'était présenté quand je lui ai répondu.... ;)
Matthieu3
Nouveau deuchiste
Nouveau deuchiste
Messages : 9
Inscription : 06 nov. 2020, 11:15
Ma deuche : 2cv AZ
Date de naissance : 03 décembre 1991
Localisation : Allier

Re: changement faisceau electrique 2cv 1974

Message par Matthieu3 »

Ok j'ai fini y compris le tableau de bord.

je n'ai pas raccordé:

la masse sur support de phares
starter (masse sur caisse)

je n'ai pas trouvé les entrées sur ma 2cv, puisque c'est une masse, je peux tirer des fils ça ne pose pas de problème ?

Par ailleurs, avant d’essayer, que pensez vous d'installer le fusible 12v sur le câble positif de la batterie ?
Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 7146
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: changement faisceau electrique 2cv 1974

Message par bob41 »

:salut:

La protection d'un fusible ne s'exprime pas en volts mais en ampères. Au delà d'un certain ampérage, il fond et protège le circuit d'une sur-intensité due par exemple à un court-circuit.
Tu veux le mettre où ce fusible ? Sur la borne plus de la batterie ? Pour protéger le démarreur ?
Il faut un fusible d'au moins 100 ampères, et je n'en vois pas l'intérêt.

:salut:
Matthieu3
Nouveau deuchiste
Nouveau deuchiste
Messages : 9
Inscription : 06 nov. 2020, 11:15
Ma deuche : 2cv AZ
Date de naissance : 03 décembre 1991
Localisation : Allier

Re: changement faisceau electrique 2cv 1974

Message par Matthieu3 »

la bête n'a pas voulu démarrer !

Je pense changer la bobine, elle a surement grillé avec le faisceau.
Matthieu3
Nouveau deuchiste
Nouveau deuchiste
Messages : 9
Inscription : 06 nov. 2020, 11:15
Ma deuche : 2cv AZ
Date de naissance : 03 décembre 1991
Localisation : Allier

Re: changement faisceau electrique 2cv 1974

Message par Matthieu3 »

Hello !

j'ai changé la bobine, la bête démarre et roule sans problème ! merci bob et tout le monde pour les indications.

je n'oublie pas de poster une photo du compteur quand tout est remonté.

enfin pour rester dans la thématique du sujet, au niveau du branchement des phares, il vaut mieux rentrer la connectique dans les montant ?
Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 7146
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: changement faisceau electrique 2cv 1974

Message par bob41 »

Matthieu3 a écrit : 30 nov. 2020, 23:10 enfin pour rester dans la thématique du sujet, au niveau du branchement des phares, il vaut mieux rentrer la connectique dans les montant ?
:salut:

Qu'appelles-tu "les montants" ? Est-ce la barre de phares ?
De toute façon il vaut toujours mieux laisser les connections apparentes. Notamment en cas de travaux, ça permet de débrancher le circuit si nécessaire, et aussi parce que les connexions s'oxydent et il est bon de pouvoir les nettoyer facilement.

En outre ça permet aux copains de faire des blagues en changeant les branchements : klaxon quand tu allumes les phares, etc.... :mdrr:

:salut:
