même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par Nicolas3881 »

Bonjour,
Question peut-être idiote mais je ne trouve pas la réponse. Est-ce que le faisceaux électrique est le même pour une 2cv6 avec compteur petit et grand modèle ?

J'aimerais refaire un retour à l'origine.

Je vous remercie.


Avatar du membre
Eric13190
Docteur deuchiste
Docteur deuchiste
Messages : 7584
Enregistré le : 01 janv. 2020, 15:10
Ma deuche : 2 cv6 club 1976
Date de naissance : 04 sept. 1973
Localisation : Allauch
Âge : 50

Re: Faisceaux électrique grand compteur et petit compteur

Message par Eric13190 »

Salut,
Je ne crois pas, il y a moins de voyants sur le grand compteur qui lui compte le voltmètre en plus.
C'est donc logique qu'ils soient différents.
Attends d'autres avis ;)
Avatar du membre
Nicolas3881
Deuchiste intéressé
Deuchiste intéressé
Messages : 93
Enregistré le : 15 nov. 2022, 15:39
Ma deuche : 2CV6
Date de naissance : 26 nov. 1981
Localisation : Grenoble

Re: Faisceaux électrique grand compteur et petit compteur

Message par Nicolas3881 »

Je pense aussi mais en refabrication je ne trouve qu'un seul modèle pour 2cv6. D'où ma question.
Avatar du membre
Eric13190
Docteur deuchiste
Docteur deuchiste
Messages : 7584
Enregistré le : 01 janv. 2020, 15:10
Ma deuche : 2 cv6 club 1976
Date de naissance : 04 sept. 1973
Localisation : Allauch
Âge : 50

Re: Faisceaux électrique grand compteur et petit compteur

Message par Eric13190 »

:boulet: aïe la refabrication, c'est vrai que dans les faisceaux, c'est particulier.
A première vue, le faisceau proposé par MCC est adopté au deuxième, il est demande d'isoler les prises non utilisées.
Avatar du membre
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 5979
Enregistré le : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avr. 1958
Localisation : 38 pres de bourgoin jallieu

Re: Faisceaux électrique grand compteur et petit compteur

Message par CHARLYSTONE »

Bonjour, la seule différence, pour le grand compteur type charleston, c'est le contrôle de charge batterie, 2 fils,le plafonnier, sinon tout le reste est identique, petit ou grand compteur, attention pour une 2CV 6 à partir de 1981,tu peux voir aussi le schéma électrique
Avatar du membre
Nicolas3881
Deuchiste intéressé
Deuchiste intéressé
Messages : 93
Enregistré le : 15 nov. 2022, 15:39
Ma deuche : 2CV6
Date de naissance : 26 nov. 1981
Localisation : Grenoble

Re: Faisceaux électrique grand compteur et petit compteur

Message par Nicolas3881 »

Merci Charlystone ! Je peux donc conserver mon faisceau, c'est déjà une dépense de moins.
Avatar du membre
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 5979
Enregistré le : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avr. 1958
Localisation : 38 pres de bourgoin jallieu

Re: Faisceaux électrique grand compteur et petit compteur

Message par CHARLYSTONE »

Elle de quelle année ta 2CV 6,si tu a besoin d'aide n'hésite pas, je suis près de chez toi vers Bourgoin ;)
Avatar du membre
Eric13190
Docteur deuchiste
Docteur deuchiste
Messages : 7584
Enregistré le : 01 janv. 2020, 15:10
Ma deuche : 2 cv6 club 1976
Date de naissance : 04 sept. 1973
Localisation : Allauch
Âge : 50

Re: Faisceaux électrique grand compteur et petit compteur

Message par Eric13190 »

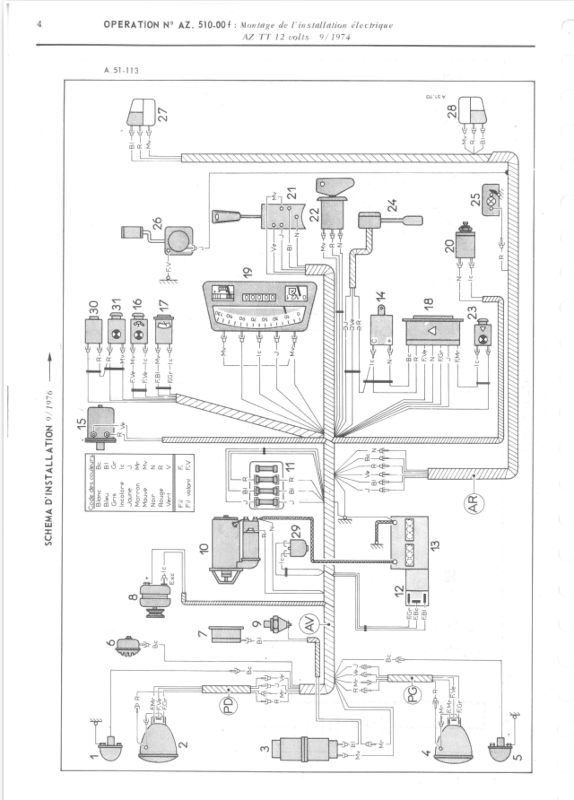

CHARLYSTONE a écrit : 05 avr. 2024, 12:34 Elle de quelle année ta 2CV 6?
1982 ;)
viewtopic.php?t=17511
Avatar du membre
Nicolas3881
Deuchiste intéressé
Deuchiste intéressé
Messages : 93
Enregistré le : 15 nov. 2022, 15:39
Ma deuche : 2CV6
Date de naissance : 26 nov. 1981
Localisation : Grenoble

Re: Faisceaux électrique grand compteur et petit compteur

Message par Nicolas3881 »

juin 1984, ce n'est pas pour la mienne. ;)
Administrativement c'est une 2cv6 special mais dans les fait elle est reconstituée autour d'une carte grise.. :D
J'essaie d’insuffler une cohérence dans la restauration.
Avatar du membre
Nicolas3881
Deuchiste intéressé
Deuchiste intéressé
Messages : 93
Enregistré le : 15 nov. 2022, 15:39
Ma deuche : 2CV6
Date de naissance : 26 nov. 1981
Localisation : Grenoble

Re: Faisceaux électrique grand compteur et petit compteur

Message par Nicolas3881 »

CHARLYSTONE a écrit : 05 avr. 2024, 12:34 Elle de quelle année ta 2CV 6,si tu a besoin d'aide n'hésite pas, je suis près de chez toi vers Bourgoin ;)
Merci à toi ! :)
Avatar du membre
Eric13190
Docteur deuchiste
Docteur deuchiste
Messages : 7584
Enregistré le : 01 janv. 2020, 15:10
Ma deuche : 2 cv6 club 1976
Date de naissance : 04 sept. 1973
Localisation : Allauch
Âge : 50

Re: Faisceaux électrique grand compteur et petit compteur

Message par Eric13190 »

Nicolas3881 a écrit : 05 avr. 2024, 13:34 juin 1984, ce n'est pas pour la mienne.
Désolé, je ne savais pas :(
Nicolas3881 a écrit : 05 avr. 2024, 13:34 c'est une 2cv6 special mais dans les fait elle est reconstituée autour d'une carte grise...
Oui se sont des choses qui arrive :siffle:
Avatar du membre
Nicolas3881
Deuchiste intéressé
Deuchiste intéressé
Messages : 93
Enregistré le : 15 nov. 2022, 15:39
Ma deuche : 2CV6
Date de naissance : 26 nov. 1981
Localisation : Grenoble

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par Nicolas3881 »

Autre question sur le faisceau. Je vais passer sur un tableau de bord petit compteur + commandes rondes car véhicule d'avant 85.

Ces commandes (essui glace par ex) sont équipées de connecteurs rond. Mon faisceau d'origine est équipé de fiches plates.

Question pour de bonnes pratiques et respect de l'origine (histoire de pas prendre peu quand on regarde derrière le tableau de bord), je coupe les fiches et remplace par des rondes ? Je fais des adaptateurs plats vers rond ? :pensif:

merci.
Avatar du membre
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 15018
Enregistré le : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 oct. 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par Deuchémoi »

Nicolas3881 a écrit : 10 juin 2024, 14:28 je coupe les fiches et remplace par des rondes ? Je fais des adaptateurs plats vers rond ?
Comme en plomberie : moins il y a de raccords, moins il y a de risque de fuites ... :siffle:
:wink:
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !
       /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
ImageImage  Image
Avatar du membre
JPA_47
Deuchiste de renommée
Deuchiste de renommée
Messages : 555
Enregistré le : 01 juil. 2023, 13:41
Ma deuche : 2CV AZAM 1966
Date de naissance : 05 févr. 1958
Localisation : 47 MARMANDE

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par JPA_47 »

Bonjour @Nicolas3881 , bonjour à tous,
Tu as raison de remplacer les fiches plates par des rondes.
On en trouve facilement, même si elles ne sont pas données...
https://www.mehariclub.com/fr/1120020-- ... s-10-tube/
On peut aussi en fabriquer, à partir de ces cosses cylindriques : https://www.classicautoelec.com/fr/3782 ... es-citroen
En ajoutant de la gaine thermorétractable côté fil et un manchon sur la cosse, coupé dans du tuyau d'essence de 5mm de diamètre...
https://fr.aliexpress.com/item/10050065 ... OkQAvD_BwE
Suivant le nombre de cosses à réaliser, ce montage peut être plus économique...
Bonne après-midi à tous !
Jean-Pierre
Avatar du membre
Nicolas3881
Deuchiste intéressé
Deuchiste intéressé
Messages : 93
Enregistré le : 15 nov. 2022, 15:39
Ma deuche : 2CV6
Date de naissance : 26 nov. 1981
Localisation : Grenoble

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par Nicolas3881 »

Merci à vous deux ! Je vais donc remplacer les cosses.

Top les liens, je vais commande en vrac. Le lot chez mcc est bien mais bon le prix..

Je viens de réaliser que sur la spécial y'a vraiment pas grand chose comme voyant.. :D
Avatar du membre
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 5979
Enregistré le : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avr. 1958
Localisation : 38 pres de bourgoin jallieu

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par CHARLYSTONE »

Bonjour Nicolas, les cosses pour les interrupteurs sont des femelles ronde de 3mm, tu dit que tu a pas beaucoup de voyants, pourtant tu a 2 cosses plates dans le tableau de bord, qui ne sont pas branché, 1 pour les plein phares et l'autre celle des clignotants, tu pourras en profiter pour les branché, mais il te faut 2 voyants 1 vert et 1 bleu ;)
Avatar du membre
Nicolas3881
Deuchiste intéressé
Deuchiste intéressé
Messages : 93
Enregistré le : 15 nov. 2022, 15:39
Ma deuche : 2CV6
Date de naissance : 26 nov. 1981
Localisation : Grenoble

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par Nicolas3881 »

C'est top ça comme info ! Merci Charlystone !

Je n'ai pas eu le temps de bosser sur titine hier soir mais il me semble quand même qu'il va rester pas de connecteurs en attente. A confirmer.

Par contre pour le bouton "Warning", je suis obligé de couper à ras le connecteur noir rectangulaire et de sertir des cosses de cylindrique de 4mm. Pas de pb sur la manip mais la correspondance des couleurs n'y est pas, je me retrouve avec deux verts et un violet.

Autre chose à quoi servent la broche sur le côté du warning et des feux d'essuie glace ? Ce serait des masses ?

Merci.
Fichiers joints
Avatar du membre
JPA_47
Deuchiste de renommée
Deuchiste de renommée
Messages : 555
Enregistré le : 01 juil. 2023, 13:41
Ma deuche : 2CV AZAM 1966
Date de naissance : 05 févr. 1958
Localisation : 47 MARMANDE

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par JPA_47 »

Bonsoir @Nicolas3881 , bonsoir à tous,
Non, il n'y a aucune masse sur ces interrupteurs.
On ne trouve généralement pas de fil de masse, puisque la carrosserie sert de conducteur de masse..
Celui que tu désignes comme le bouton de "warning", c'est le contacteur de feux de stationnement, obligatoires à l'époque de la sortie de ta 2CV.
Le code de la route imposait alors que si un conducteur laissait stationnée son véhicule dans une rue non éclairée, il devait allumer les feux de stationnement côté rue.
Plutôt que d'ajouter des feux supplémentaires, le constructeur a simplement utilisé les feux de position (veilleuses) comme feux de stationnement.
Il a trois positions : une centrale, une droite et une gauche.
Il y a donc trois fils : un positif, un pour les feux de position gauches et un pour les feux de position droits.
Pour l'essuie-glace, il y a deux positifs : un qui alimente le moteur pour la marche normale, et un autre, qui alimente le moteur pour que le mouvement des balais s'arrête en bas du pare-brise...
Voilà !
Bonne soirée à tous
Jean-Pierre
Avatar du membre
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 5979
Enregistré le : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avr. 1958
Localisation : 38 pres de bourgoin jallieu

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par CHARLYSTONE »

Bonjour, désolé @JPAZA tu fais une erreur le bouton avec la flèche c'est bien les warning, il servais avant de bouton pour feux de position, mais pour des raisons économiques Citroën l'a monté, après 1970,sur les 2CV et dérivés, lorsque les warning sont devenus obligatoires ;)
Avatar du membre
JPA_47
Deuchiste de renommée
Deuchiste de renommée
Messages : 555
Enregistré le : 01 juil. 2023, 13:41
Ma deuche : 2CV AZAM 1966
Date de naissance : 05 févr. 1958
Localisation : 47 MARMANDE

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par JPA_47 »

Bonjour @CHARLYSTONE , bonjour à tous,
Merci, @CHARLYSTONE , désolé d'avoir induit en erreur nos amis...
J'ignorais cette "récupération" du constructeur pour en faire un bouton de warning... Même si ça ne m'étonne pas, vu leur tendance aux économies tous azimut !
Je me suis trompé, j'ai appris quelque chose !
Bonne journée à tous
Jean-Pierre
Avatar du membre
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 5979
Enregistré le : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avr. 1958
Localisation : 38 pres de bourgoin jallieu

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par CHARLYSTONE »

Mais y pas de soucis, JPA_47, ont en apprend tous les jours, la 2CV n'a pas dévoilé tout ses secrets ;)
Avatar du membre
Nicolas3881
Deuchiste intéressé
Deuchiste intéressé
Messages : 93
Enregistré le : 15 nov. 2022, 15:39
Ma deuche : 2CV6
Date de naissance : 26 nov. 1981
Localisation : Grenoble

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par Nicolas3881 »

Très enrichissant vos réponses ! Merci à vous deux !
Normalement je teste demain. J'espère ne pas tout faire fumer !
Avatar du membre
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 5979
Enregistré le : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avr. 1958
Localisation : 38 pres de bourgoin jallieu

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par CHARLYSTONE »

Bonjour, petite anecdote sur l'économie que fesai les constructeurs, Henri Ford, exigé de ses clients, qu'ils livre les pièces, en sous-traitance de ses fournisseurs, dans des caisses en bois, pour ensuite récupérer les petites planches et les remettait sur ses véhicules, les Ford T, comme ça il fesai une sacré économie
Avatar du membre
Nicolas3881
Deuchiste intéressé
Deuchiste intéressé
Messages : 93
Enregistré le : 15 nov. 2022, 15:39
Ma deuche : 2CV6
Date de naissance : 26 nov. 1981
Localisation : Grenoble

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par Nicolas3881 »

J’espère que les tendeurs des sièges de ma 2cv ne sont pas fabriqués à partir des élastiques de culottes des anciens propriétaires.. :???:

J’ai travaillé sur mon faisceau. J’ai réussi à tout câbler sauf le bouton warning. Je ne vois pas comment adapter le câblage du modèle carré vers l’ancien.
Avatar du membre
JPA_47
Deuchiste de renommée
Deuchiste de renommée
Messages : 555
Enregistré le : 01 juil. 2023, 13:41
Ma deuche : 2CV AZAM 1966
Date de naissance : 05 févr. 1958
Localisation : 47 MARMANDE

Re: même faisceau électrique pour 2cv6 avec compteur petit et grand modèle ?

Message par JPA_47 »

Bonjour @Nicolas3881 , bonjour à tous,
Voici une copie des schémas de branchement d'un dispositif de signal de détresse :
Capture d’écran du 2024-06-15 13-46-10.png
Capture d’écran du 2024-06-15 13-46-10.png (72.67 Kio) Vu 33 fois
Pour les anciens modèles, le signal de détresse était vendu en tant qu'accessoire par le Département des Pièces Détachées :
Capture d’écran du 2024-06-15 13-47-48.png
Capture d’écran du 2024-06-15 13-47-48.png (93.45 Kio) Vu 33 fois
L'interrupteur du schéma ressemble au tien sur ce dernier schéma..
Enfin, le schéma général, AZ après 9/74 incorporant le signal de détresse d'origine :
Capture d’écran du 2024-06-15 13-54-15.png
En espérant t'avoir aidé...
Bon week-end à tous !
Jean-Pierre
Répondre
www.piecesauto-pro.fr
