( rech ) Dimensions du Kit Enac 2cv roue de secours .

[bob41]

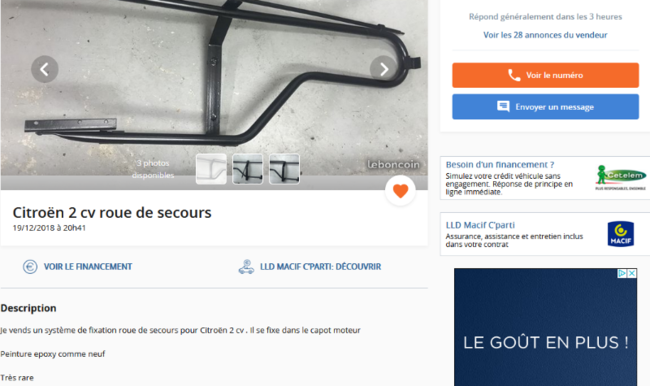

Le Bon Coin est plein de bêtises. J'en ai une collection.....

Dans ce soi-disant kit il manque le plancher et le hayon ; un détail....

La banquette rabattable ressemble plus à une banquette accessoire pour AZU : les trous pour les crochets sont sur les barres en travers et non sur les barres de coté.

[lucky40]

Ça y est , j'ai acheté le tube, du 21,3 mm x 2 mm sur une longueur de 2,10 m, ça devrait aller. Le plus délicat sera de courber le tube pour avoir une longueur de 940 mm. Il me manque le diamètre de la courbure pour pouvoir commencer...

[Marc 77]

Je te conseillerai de le remplir de sable à cintrer si tu fais tes cintres à chaud cela évitera la déformation .
https://www.youtube.com/watch?v=5zVjpig3mP8
https://www.youtube.com/watch?v=gEVYoTtgXd8

[lucky40]

Merci Marc, je connais le principe mais je n'ai pas de sable à cintrer, mais je ferai avec du sable usagé de microbillage, qui sera très sec comme il se doit.

[Marc 77]

Oui c'est vrai cela fonctionne aussi .

[Marc 77]

[bob41]

C'est le support que tu viens de fabriquer ?

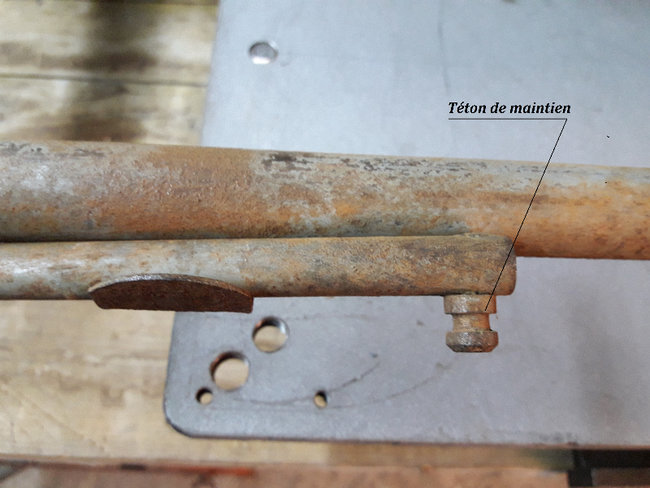

La béquille de maintient levé se prend dans une encoche sur la cornière de fixation du support sur le tablier.

[Marc 77]

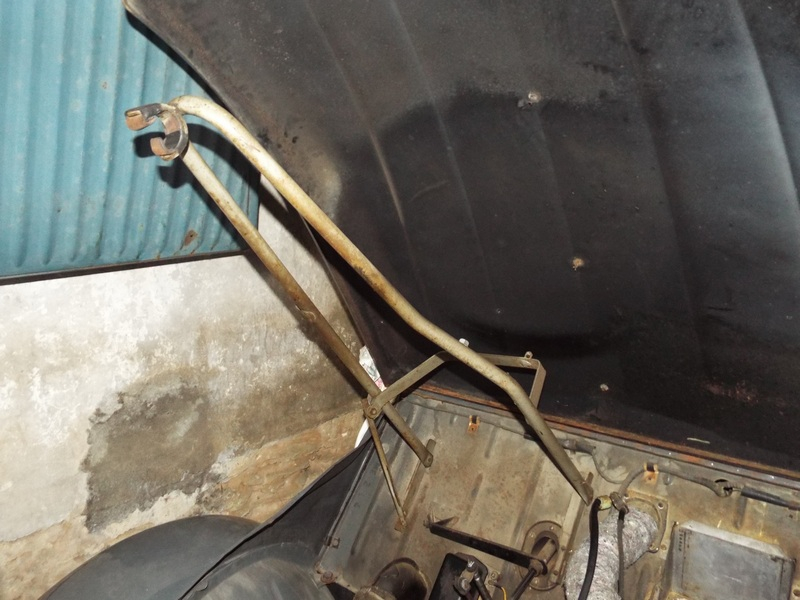

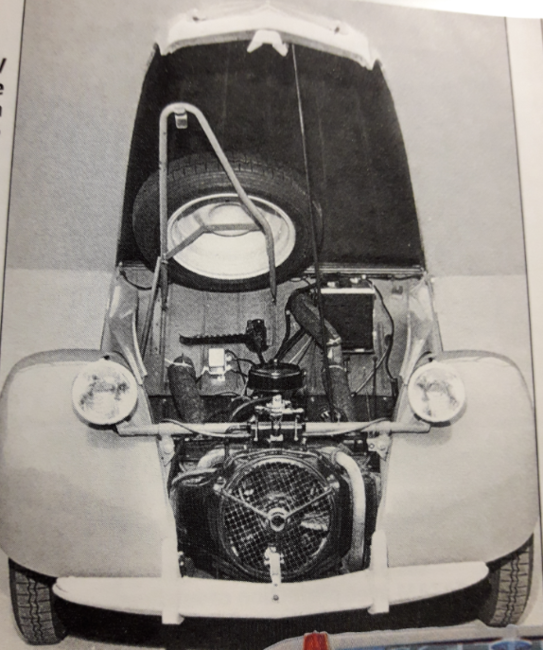

Non pas du tout, j'ai pompé la photo dans une revue , c'est simplement pour monter le porte roue en position relevé , d'ailleurs la béquille sur la photo n'est pas la même elle repose derrière la joue d'aile , surement plusieurs évolutions de se porte roue

Capture fr.PNG (84.27 Kio) Vu 8045 fois

[/i]

[lucky40]

Je reviens sur mes questions qui restent sans réponses pour le moment :

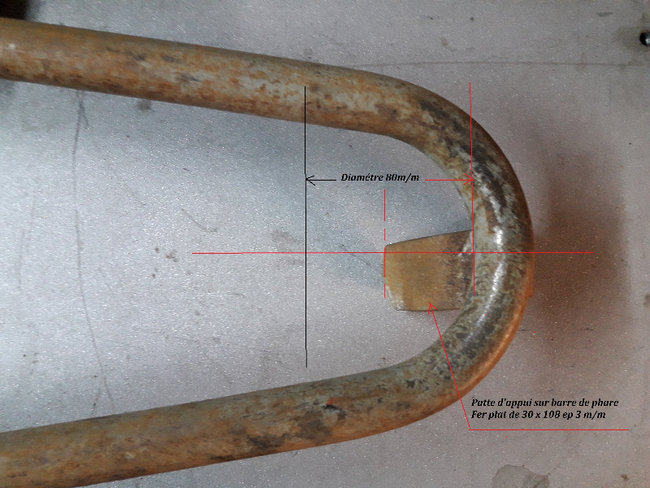

1-Quel est le diamètre entre tube de la courbure ?
2-Quelle est la distance entre le haut des cornières et le haut du tablier
3- Idem du bord de la cornière à la joue d'aile
Si quelqu'un pouvait me donner ces cotes (surtout la N°1)
Merci

[Marc 77]

Je reviens sur mes questions qui restent sans réponses pour le moment :
1-Quel est le diamètre entre tube de la courbure ?
2-Quelle est la distance entre le haut des cornières et le haut du tablier
3- Idem du bord de la cornière à la joue d'aile
Si quelqu'un pouvait me donner ces cotes (surtout la N°1)
Merci

Bonsoir Lucky ,
Si tu as un peu de temps , j'ai fait affaire avec Christian34 pour un support de roue , dés que je le reçois je te post les dimensions manquantes , je dois aussi en refaire un pour un copain .

[Marc 77]

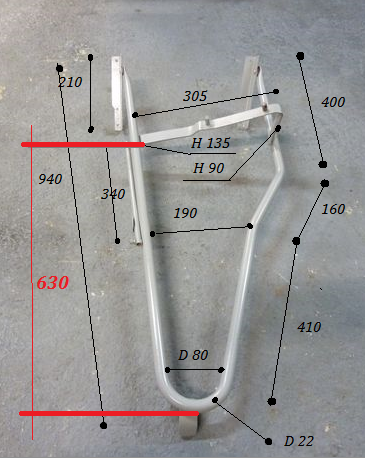

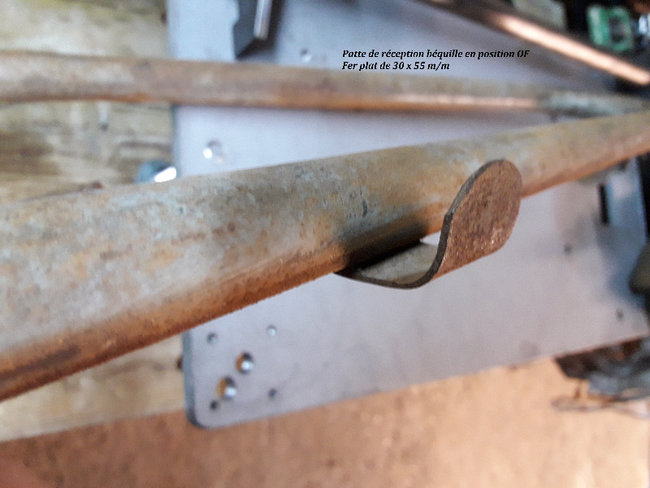

Kit ENAC 2 CV.PNG (209.94 Kio) Vu 7745 fois

Kit ENAC_1_R.JPG (154.77 Kio) Vu 7745 fois

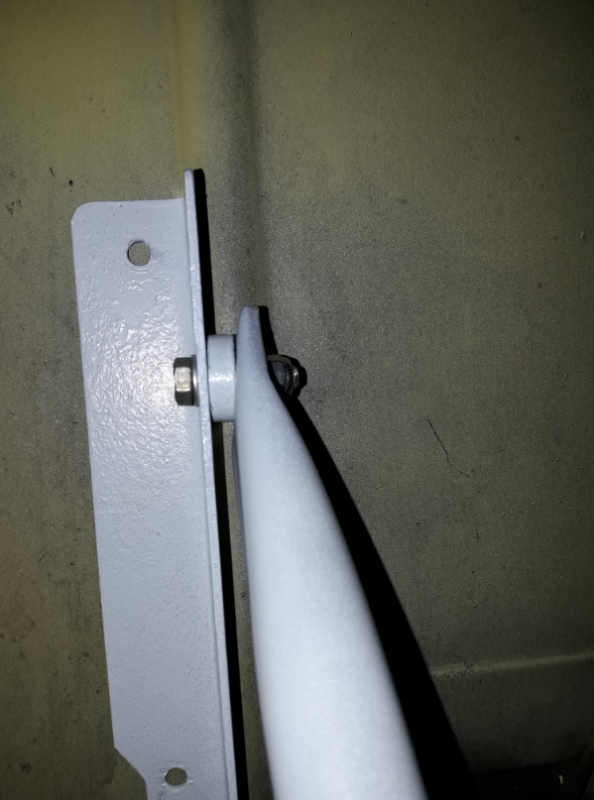

Cornière de fixation tablier 30 x 30 x 2 m/m longueur 210 m/m ( photo et dimensions en attente )

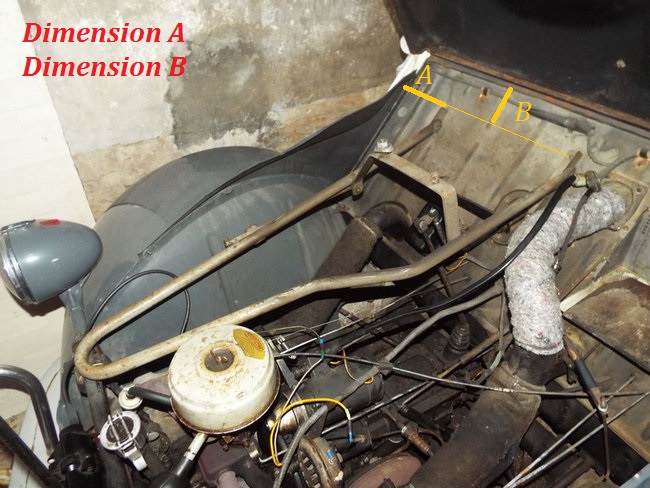

Pour Bob il me manque les dimensions de pose A et B :mercibob:

[lucky40]

Super Marc merci pour tous ces renseignements forts utiles
Pour les cotes dont tu as besoin Bob m'a donné :
Les deux cornières ne sont pas à la même hauteur.
Celle de droite, coté aile, est à 9 cm du haut du tablier.
Celle de gauche, vers le centre, est à 7 cm du haut du tablier, ( et je rajoute que c'est pour permettre la fixation du support de roue sur les deux vis du support de levier de vitesse.)
Dans la pratique, moi je n'ai pas le même type d'attache de levier de vitesse et donc les deux cornières je les placerai à la même hauteur, c'est à dire à 9 cms du haut du tablier.
La cornière de droite est à 14 cm par rapport au coté droit.

[Marc 77]

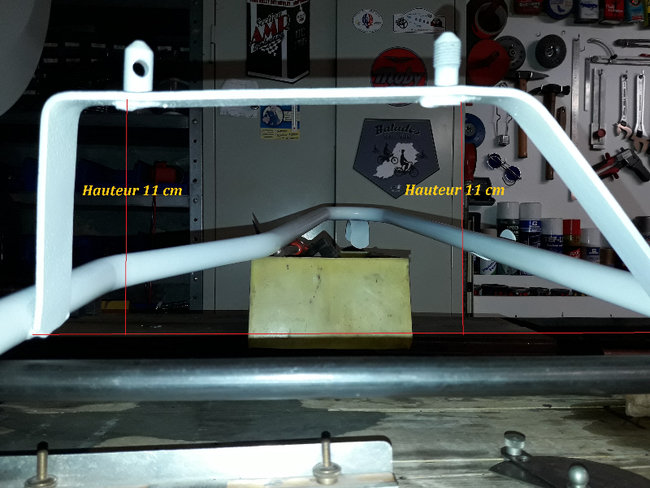

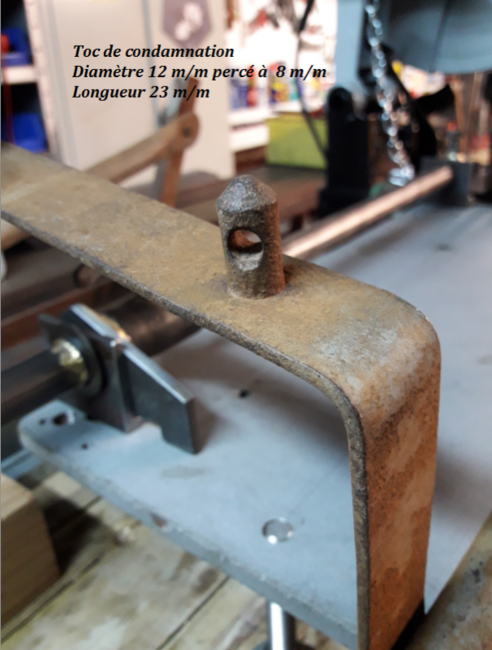

Pour le miens ( celui que Christian ma fourni ) le fer plat avec les deux tocs est à la même dimension contrairement à celui que j'ai coté , je vais passer une photo avec les dimensions , pour le moment il sèche je l'ai entièrement décapè ce matin et mis en peinture :P
( PS les dimensions qu'il manque c'est pour la pose sur le tablier )

[bob41]

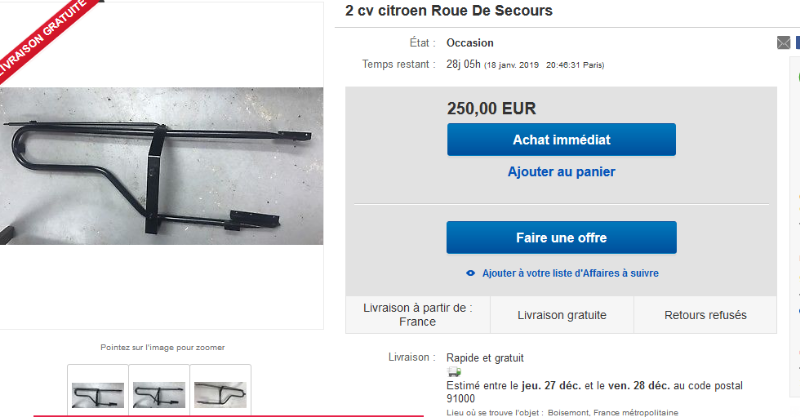

Il y a un support ENAC à vendre sur Ebay :

https://www.ebay.fr/itm/323609431230?ul_noapp=true

Ca vaut le coup, le port est gratuit

[Marc 77]

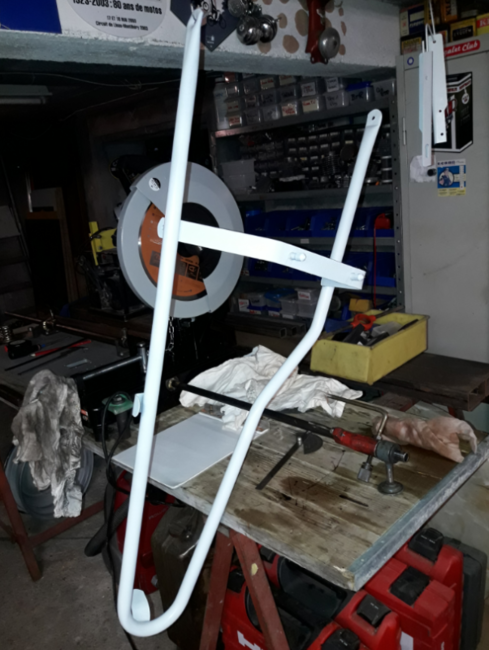

Voila c'est sec reste le montage

[/i]

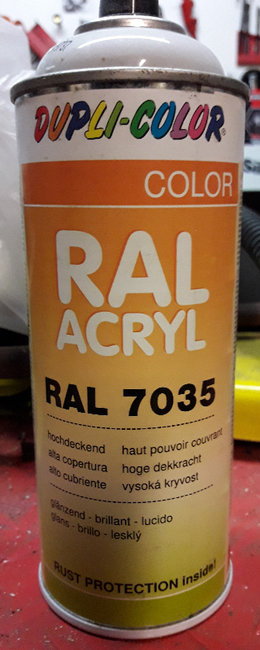

Référence peinture ( pas le RAL d’origine mais très résistante )

[christian34]

pour le moment il sèche je l'ai entièrement décapè ce matin et mis en peinture

Ben dit donc Marc, tu ne plaisante pas, aussitôt reçu aussitôt repeinds

[Marc 77]

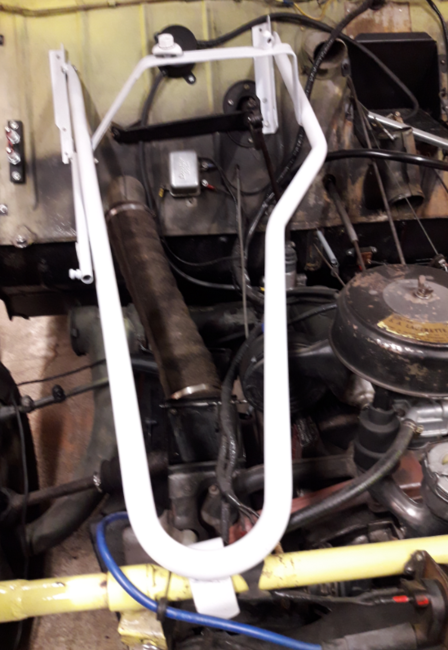

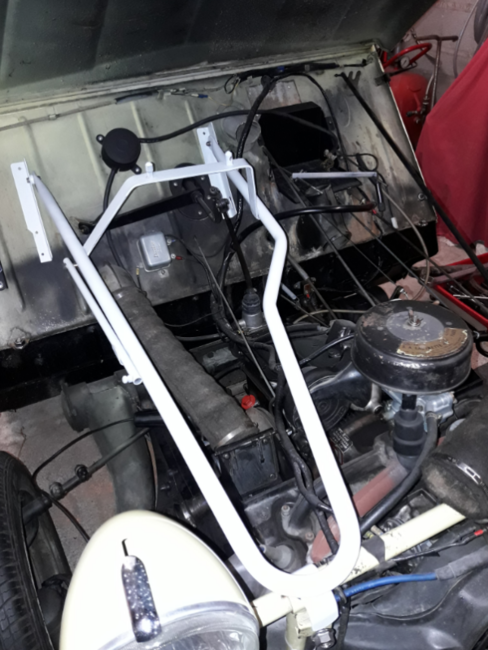

Et hop à sa place .

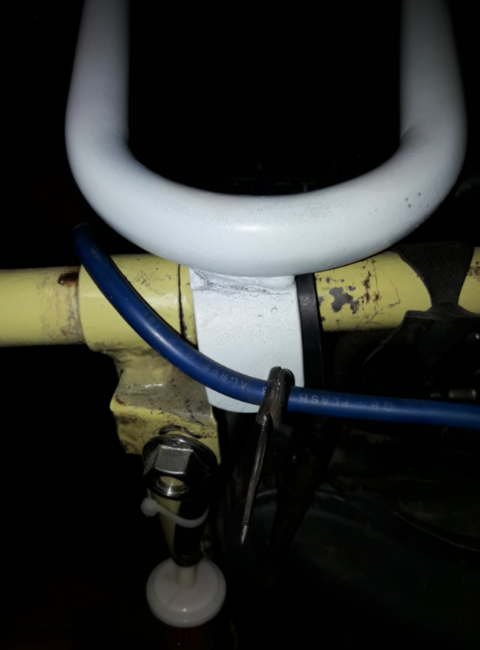

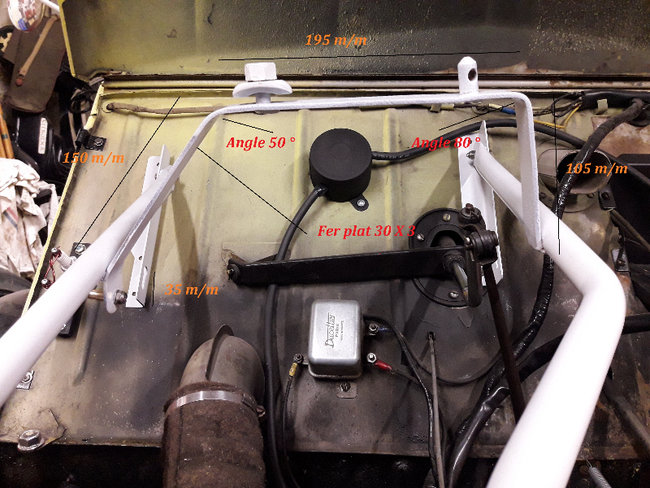

Pour que le support de roue soit en bonne place , je dois le placer à ras des renforts du tablier ( photos 1 et 3 ), de se faite la patte qui repose sur la barre de phare n'est pas au dessus du la potence verticale se qui me parai pas très logique ( elle tombe sur l'agrafe du fil de bougie photo n° 3) . si quelqu'un a des photos de la position du support

[lucky40]

Et comment tu comptes fixer le tout sur le tablier ?

[Marc 77]

Je pense y mettre de la visserie Poelier , mais mettre la tête à l'intérieur ( pour avoir une surface d’appui large ) de l’habitacle et mettre des rondelles/écrou coté moteur ( pour ne pas faire trop moche avec la tête Poelier qui est une vis relativement moderne ... )


[/i]

[lucky40]

Il y a un support ENAC à vendre sur Ebay :

https://www.ebay.fr/itm/323609431230?ul_noapp=true

Ca vaut le coup, le port est gratuit

Avec 250 euros, j'en fais une douzaine que je revends 30 euros pièces... :lol:

[lucky40]

Et hop à sa place .
Pour que le support de roue soit en bonne place , je dois le placer à ras des renforts du tablier ( photos 1 et 3 ), de se faite la patte qui repose sur la barre de phare n'est pas au dessus du la potence verticale se qui me parai pas très logique ( elle tombe sur l'agrafe du fil de bougie photo n° 3) . si quelqu'un a des photos de la position du support
Capture 2.PNG
Capture 1.PNG

Marc,

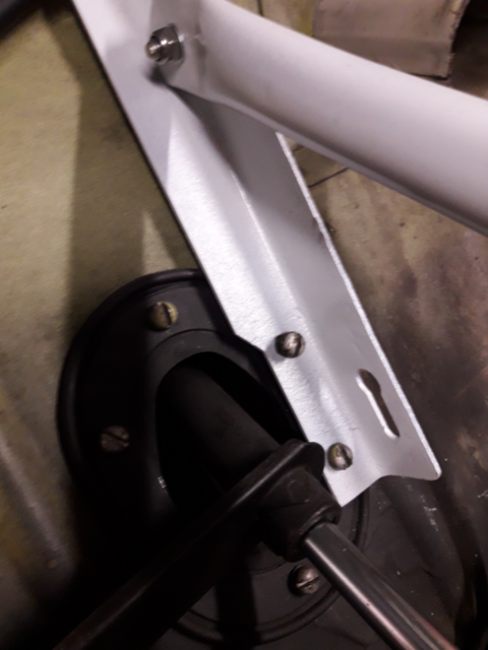

La photo du support existe en début de topic envoyée par Bob : Le support comme je te le disais est fixé sur deux écrous qui maintiennent le levier de vitesse, c'est pour cette raison que la cornière de gauche ne se trouve pas à la même hauteur que la cornière de droite ---> 2cms d'écart ... et que la patte est un peu décalée vers la gauche et pas au dessus de la potence verticale (à mon avis )

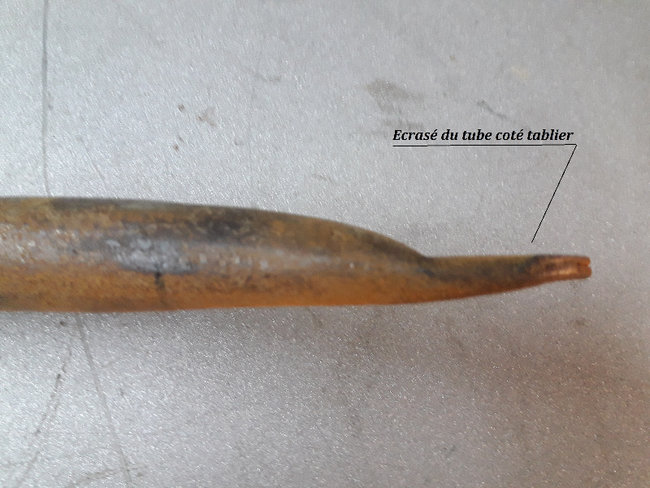

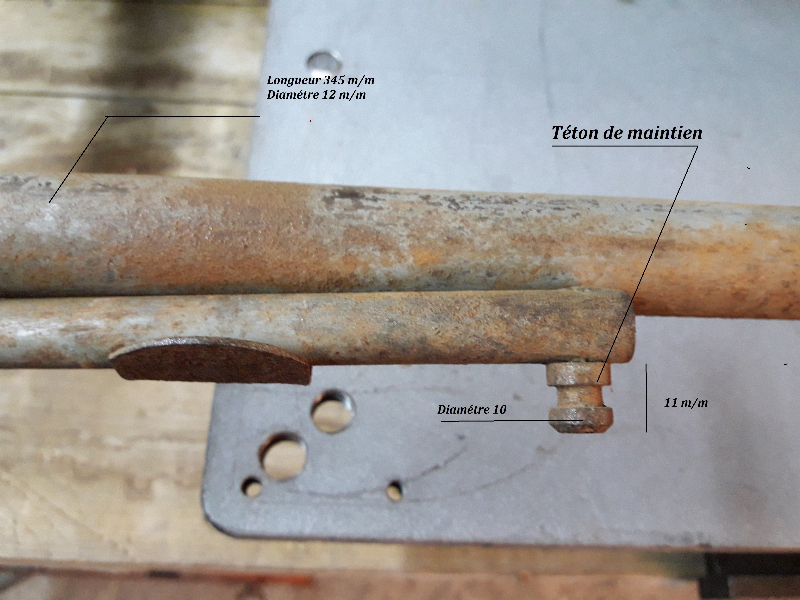

Tant que j'y suis, quelle est l'épaisseur du fer plat support de roue, sa longueur totale et les cotes détaillées entre les plis et à quelle distance se trouve t'il du bout écrasé du levier et quel est le diamètre de la béquille ?

[Marc 77]

Je me suis fait la réflexion aussi pour l'emplacement , mais quand le support est en place il n'y a plus la possibilité de passer la marche arrière

[/i]

Kit ENAC 2 CV.PNG (208.73 Kio) Vu 6322 fois

[Marc 77]

Bon voila j'ai fait une boulette :ignorant: , j'ai monté la cornière de droite du mauvais coté , donc maintenant ça tombe pile poil , et du coup la marche arrière passe impeccable ....

[/i]

[bob41]

Ca m'étonnait aussi que la marche arrière ne passe pas.
Mais je ne vois pas bien la différence entre tes deux photos

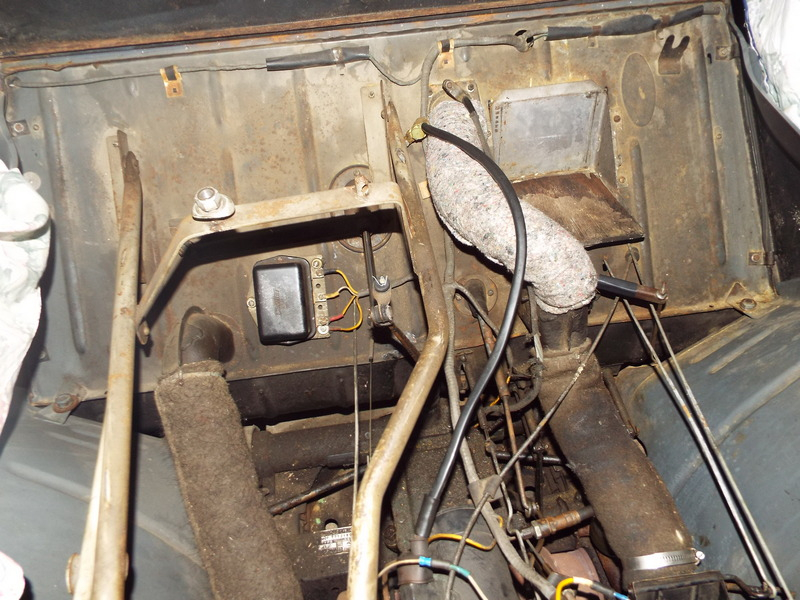

Du coup j'étais allé faire une photo de mon AZAM avec la marche arrière enclenchée, je suis sorti sous la pluie pour rien
Je mets quand même la photo.

[Marc 77]

Merci Bob , j’espère que tu as mis ton K-Way , et qu'il est toujours étanche .... ( enfin étanche c'est un bien grand mot pour un K-Way )

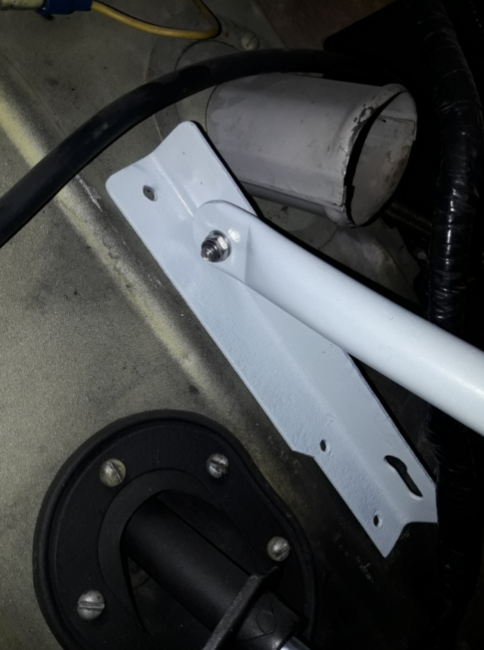

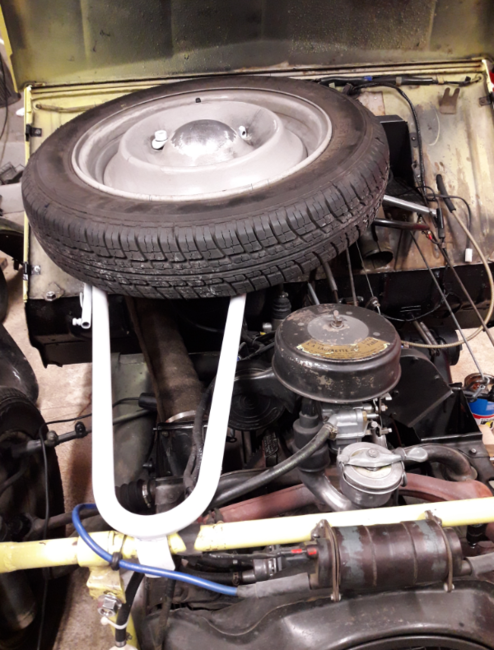

Pour moi c'est installé ,j'ai opté pour des inserts ( Diamètre 5 ) pour la fixation c'est pas d'origine mais invisible .

[/i]

[Marc 77]

Il y a un support ENAC à vendre sur Ebay :

https://www.ebay.fr/itm/323609431230?ul_noapp=true

Ca vaut le coup, le port est gratuit

[bob41]

Bravo pour la réalisation de ton support On voit pas vraiment de différence avec l'original, sauf peut-être la couleur
Il était peint en gris rosé AC 136, comme les armatures de sièges, les roues, etc..

[Deuchémoi]

J'ai dupliqué le post ici
viewtopic.php?f=17&t=11771
Merci de prolonger la discussion là-bas si besoin, afin de ne pas tout mélanger !
On se garde ce topic pour la partie "Achat / Vente" !

[lucky40]

J'ai dupliqué le post ici
viewtopic.php?f=17&t=11771
Merci de prolonger la discussion là-bas si besoin, afin de ne pas tout mélanger !
On se garde ce topic pour la partie "Achat / Vente" !
