Marc 77 a écrit :C'est des écrous que l'on installe avec une pince , un peu comme la mise en place d'un rivet Pop , mais là pour le coup c'est l'écrasement d'un cylindre autour d'un écrou qui reste prisonnier derrière la tôle et du coup c'est quasi invisible et quand c'est correctement posé ça tiens carrément bien ( je dis bien quand c'est bien posé ) .

Ah ok, je ne connais pas ce principe de pose, ça peut m'intéresser car pour poser le support je vais être un peu ennuyé par la moquette intérieure je crois...
merci Marc pour tes renseignements...
J'ai rassemblé tout le matériel dont je vais avoir besoin, sauf les équerres, je n'en ai pas, demain j'irai en acheter.

Aujourd’hui fabrication du gabarit...je vais mettre des photos ...

Pour ceux qui ne connaissent pas les fixations insert ,
La pince , L'insert ,
[/i] L'insert posé ( dépassement 1,5 m/m ). Dépassement arrière 7 m/m .
Montage avec une vis .
Pour le montage des quelques inserts pas besoin de pince ,avec une vis une rondelle et un écrou on peux se dépanner , chose importante bien respecter le diamètre de perçage .
A vous de jouer

Marc
Merci pour ces photos instructives. Je ne sais pas trop quoi en penser d'un point de vue solidité sur le long terme, la tôle du tablier est quand même relativement fine. Du coup j'avais envisagé de fabriquer un H en fer plat de 2 ou 3 mm à poser contre les deux cornières côté habitacle et donc d'enlever partiellement la moquette pour poser ce H.
Je te dirai en temps voulu, pour le moment, j'ai à peine taillé les deux cornières cet après midi...

Marc 77 a écrit :Luky ,
Au sujet de la tenue sur une tôle fine et pour en avoir posé pendant des années je peux te garantir que dans le temps ça tiens et ça tiens parfaitement , de plus il y a trois points de fixations alors avant que cela s'arrache on mangera les pissenlits par la racine .

Tout à fait d'accord. La tôle du tablier de mon AZAM n'est même pas déformée et il n'y a pas de renfort derrière. Et c'est pareil pour toutes les ENAC que je connais.

Bon je vous croie sur paroles et je ne vais pas me montrer plus royaliste que Macron...euh le Roi...

Je suis entrain de fabriquer un support donc je continue sur ce topic pour avoir tout les échanges et photos regroupés .
Donc la première chose a été de fabriquer un gabarit avec de la ferraille de récupération, le tube destinée à être plié est dans son logement, je compte fixer ce gabarit avec trois ou quatre serres-joints sur un établi pour pouvoir plier le tube; Tout est aux cotes indiquées par Bob et Marc ,
Ensuite j'ai fabriqué les deux équerres : Après je me suis attaqué à la tige qui supporte le support de roue : pour finir, mais pas tout à fait encore, avec la tige plate qui supporte la roue, pliage, perçage et soudure du toc de roue, reste à faire le toc de condamnation un ajustage des angles sera certainement nécessaire au montage final: Voilà, demain si j'ai le temps, je ferai le plus délicat, le pliage du tube ...je croise les doigts pour que tout aille bien

En regardant les photos, j'ai l'impression que la roue posée n'est pas complètement à l"horizontale mais qu'elle a un léger angle , peut être pour éviter qu'elle ne touche la batterie

Ben Luky ça bosse fort , nous sommes Dimanche ,
Effectivement une fois monté c'est pas à l'horizontale , en faite au montage faut pas serrer la visserie juste approcher et cela se positionne tout seul , a vérifier quand même avant de faire le perçage , demain matin je te posterai les dimensions précise du perçage sur le tablier

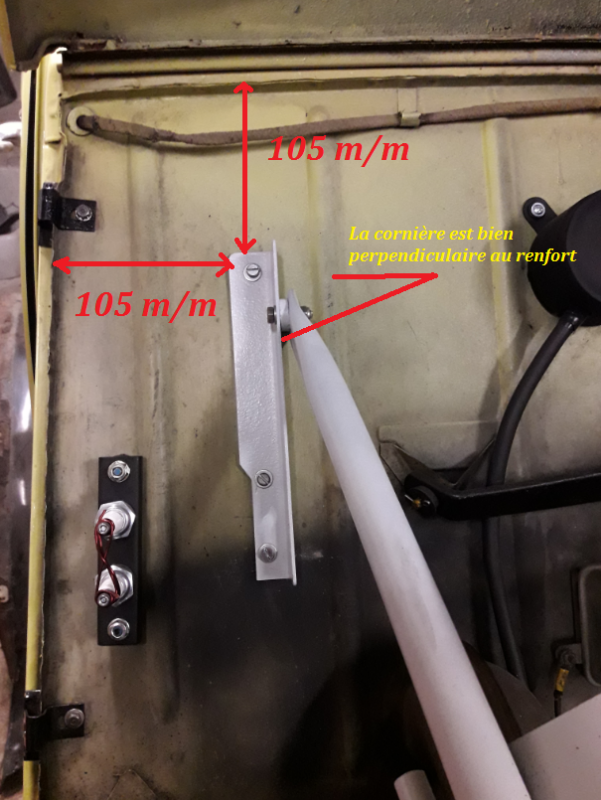

quelques photos supplémentaires , De tout façon pour la cornière coté batterie impossible de se tromper puisse qu'elle a son emplacement dans les deux trous au levier de vitesse .

Pas pour mon AZAM, le système de'attache du levier de vitesse est différent du tien et de celui de Bob ...du coup je n'ai pas les repères que tu as.

Bon je passe les dimensions ce soir , parce que demain avec l' euphorie de Noël , les cadeaux à ouvrir , les huitres et les bouteilles le :bougie: à découper , cela risque d’être compliqué ça va tourner la :lol: . ( A vérifier à blanc avant perçage , pour ma part ça passe ric rac , le capot repose sur la roue de secours , j'arrive fermer ce dernier correctement sans foncer [/i]

Dis donc, Lucky, quand tu auras fabriqué un support, avec tous les gabarits et le savoir faire, tu pourras monter un atelier et te lancer dans une petite série.
Ca aura sans doute du succès, et au prix où on les voit sur le Coin coin, même avec un gros rabais, ça peut être intéressant !

Qu'en pensez-vous ?

Marc 77 a écrit :Bonjour Luky ,
Le mieux pour être sur du montage du support ( fer plat celui ou tu as fixè les Tocs de la jante ) une fois le tube cintré ,c''est de faire le montage à l'envers en fixant le fer plat à la roue et ensuite en positionnant le tube comme cela le fer plat sera pile poil à la bonne dimension , et tu auras les deux angles naturellement .

Merci Marc . Effectivement c'est un bon plan pour tout ajuster. Je pense qu'il faut prévoir un bon gonflage aussi de la roue de secours ...

bob41 a écrit :

Dis donc, Lucky, quand tu auras fabriqué un support, avec tous les gabarits et le savoir faire, tu pourras monter un atelier et te lancer dans une petite série.
Ca aura sans doute du succès, et au prix où on les voit sur le Coin coin, même avec un gros rabais, ça peut être intéressant !

Qu'en pensez-vous ?

Oui, pourquoi pas pour aider , mais je ne suis pas le seul à fabriquer ce support...

Help
Je suis entrain de fabriquer le support il me manque la cote entre les bouts du supports côté tablier et le bord du fer plat support de roue ?
Si quelqu'un pouvait me donner cette cote avant que je ne soude le tout *
Merci

Je ne vois pas bien ce que tu demandes. Tu pourrais nous faire un dessin ?

Bonjour Luky ,
Je découvre ta demande seulement je n'avais plus d’accès au Forum ,
Bon je suppose que c'est ses dimensions que te veux

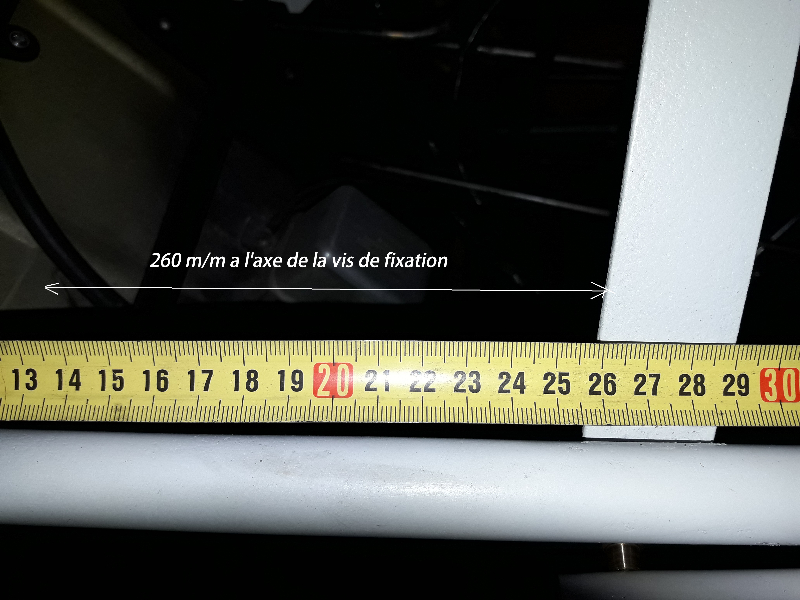

Coté batterie , 275 m/m à l'axe de la vis de fixation , Coté aile , 260 m/m à l'axe de la vis de fixation , [/i]

Merci Bob, merci Marc !
En fait , j'avais cette cote dont je ne me souvenais pas : 630 mm depuis le coude.

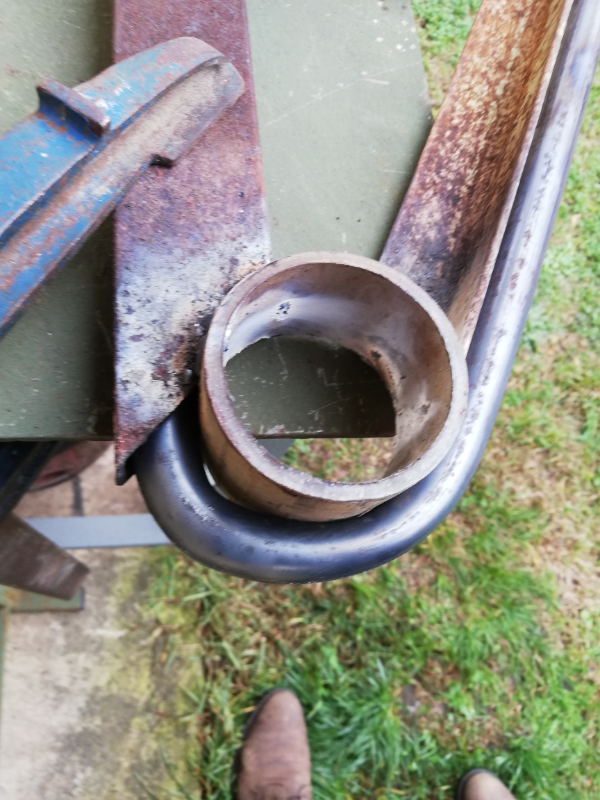

Cet après midi j'ai effectué les pliages...Je n'avais pas de chauffe suffisamment forte au début et j'ai écrasé un peu le coude, mais dans l'ensemble , pour une première, ça me va : Après, pose de la béquille ; Puis pose du support de roue avec une roue : Pour finir avec le soudage définitif à 630 mm : Il me reste à souder la patte qui va sur la potence des phares et tailler à la bonne longueur les deux tiges du supports avant d'écraser les embouts pour placer les équerres...

Merci Marc
J'ai un petit souci de longueur des deux côtés
D'après le plan, le tube côté aile fait 940 mm ? Or si on prend la cote qui va du coude au bord du fer plat, on a 630 mm, + la largeur du fer plat : 30 mm + la cote de l'autre bord du fer plat au trou de fixation : 260 mm soit un total de ...920 mm , il me manque 20 mm
Pour l'autre côté , je n'ai pas de longueur, il me faudra faire un montage à blanc certainement, mais je voudrais , au moins avoir la bonne cote du tube côté aile ...

Marc 77 a écrit :Les 20 m/m c'est pas le diamètre de ton tube , demain je fais un contrôle les cotes avec une alcoolémie du tube

Justement; je ne sais pas comment les cotes ont été prises, intérieur ou extérieur du tube ?

La dimension que j'ai prise c'est extérieur du tube et à l'axe du trou de fixation , + ou - 1 m/m selon comment c'est mesuré . [/i]

Marc
Très bien merci ! C'est clair maintenant ! Si je tiens compte de la cote qui va de l'axe du trou au bout du bout, on doit avoir effectivement 940 mm = 925 + 15 mm environ...et là, je suis ok

bob41 a écrit :

Dis donc, Lucky, quand tu auras fabriqué un support, avec tous les gabarits et le savoir faire, tu pourras monter un atelier et te lancer dans une petite série.
Ca aura sans doute du succès, et au prix où on les voit sur le Coin coin, même avec un gros rabais, ça peut être intéressant !

Qu'en pensez-vous ?

Je vais fabriquer un deuxième support , je l'aurai dans mon stock pour le cas où quelqu'un serait en recherche d'un support de roue...

Marc
Je te disais que mon levier de vitesse n'était pas maintenu de la même façon que sur les Azam d'avant 1966. Donc en fait, je ne connais pas les cotes exactes des deux trous sur la cornière côté batterie où viennent se fixer les deux vis qui supporte aussi le levier de vitesse comme on voit dans ta photo :
