condensateur 2 cv ou autres?

Messagepar helios » 30 oct. 2018, 17:09

Bonjour,

dans la série des bizarrerie de ma 2cv, il y a ça fixé sur le carter du ventilo.

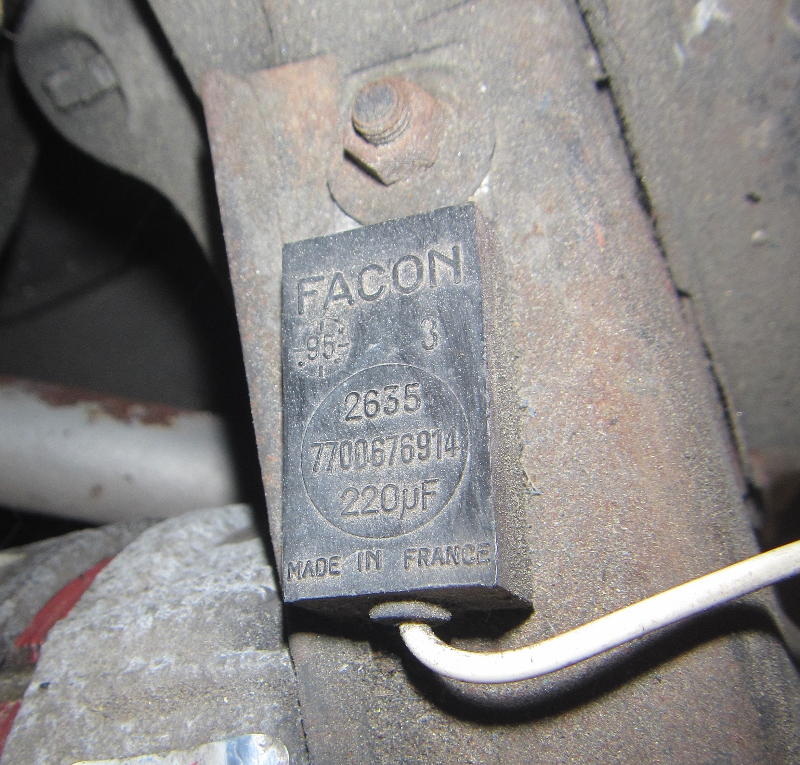

je lis "facom, 220 microfrarad" je pense à un condensateur de secours fixé au cas pù, mais en fait c'est une énigme pour moi, je ne comprends pas grand chose en électricité, vous savez ce que cela peut être?

Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 5120
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres)

Re: condensateur ou autres?

Messagepar bob41 » 30 oct. 2018, 17:45

:salut:

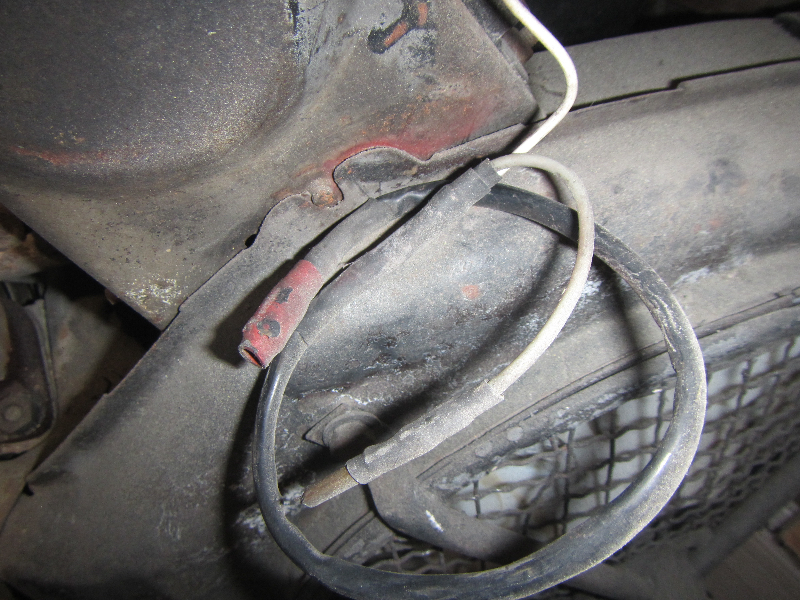

Oui, c'est sans doute un condensateur de secours. Il a un fil avec une fiche femelle à brancher sur le moins bobine, et une dérivation avec une fiche mâle à brancher sur le fil qui va aux vis platinées.
En effet, le condensateur est normalement situé au niveau des vis platinées, mais il peut être mis au niveau de la bobine branché sur le moins.

Le condensateur des 2 CV est en principe de 22 microfarads 650 Volts.

Garde-le, il est surement de meilleure qualité que ceux qu'on nous vend actuellement qui tiennent jusqu'au bout de la rue ou jusqu'à mardi prochain :mdr: Si celui sur le boitier d'allumage flanche, tu pourras brancher celui-ci.

:salut:

Avatar de l’utilisateur
helios
Docteur deuchiste
Docteur deuchiste
Messages : 1029
Inscription : 23 févr. 2017, 13:14
Ma deuche : 2cv AZKB
Date de naissance : 03 juillet 1964
Localisation : Ensues la redonne

Re: condensateur ou autres?

Messagepar helios » 30 oct. 2018, 17:48



merci bob, mais comment vérifier qu'il fonctionne? il faut que je teste avec le moteur en route?

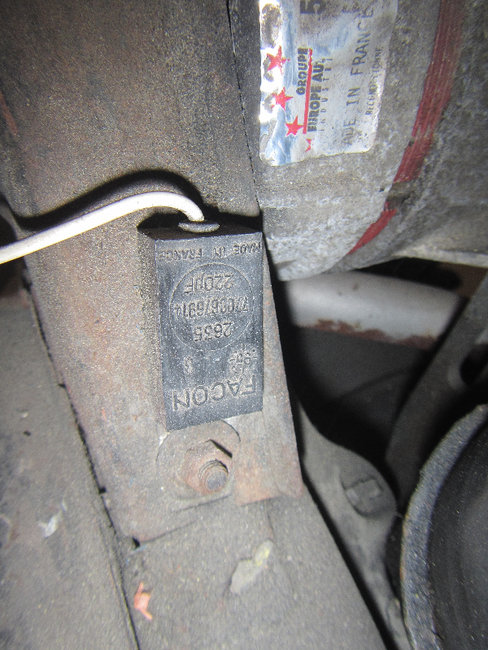

c'est plutôt "facon" que je lis une fois la photo retournée :mercibob:

Belin3800
Deuchiste intermédiaire
Deuchiste intermédiaire
Messages : 139
Inscription : 26 nov. 2012, 23:45
Ma deuche : AZ KA 1984
Date de naissance : 23 avril 1963

Re: condensateur ou autres?

Messagepar Belin3800 » 30 oct. 2018, 18:23

Bonjour,
Facon faisait (fait encore ?) des kits à base de condensateur pour anti-parasiter les montages d'autoradio.
C'est peut être un reste d'une installation.
Comme condensateur de secours pour l'allumage, pourquoi pas, mais en cas de défaillance de celui près des vis platinés, il faut pouvoir le débrancher (s'il est en court circuit par exemple) pour profiter de celui qui est à l'extérieur...
A.
Belin3800

Avatar de l’utilisateur
helios
Docteur deuchiste
Docteur deuchiste
Messages : 1029
Inscription : 23 févr. 2017, 13:14
Ma deuche : 2cv AZKB
Date de naissance : 03 juillet 1964
Localisation : Ensues la redonne

Re: condensateur ou autres?

Messagepar helios » 30 oct. 2018, 18:55

merci pour vos réponses

Bob, j'ai une fiche pour fabriquer des condensateurs de 2cv, ils disent qu'il faut un condensateur de 220 mf et 850 v non polarisé.
Belin; les fiches existent et il était placé à côté de la bobine de l'autre côté, ça sert aussi peut être à l'anti parasitage

En fait, vos deux réponses sont plausibles :D
condensateur.pdf
(363.49 Kio) Téléchargé 61 fois

Avatar de l’utilisateur
renato13
Docteur deuchiste
Docteur deuchiste
Messages : 11035
Inscription : 26 juil. 2011, 10:41
Ma deuche : azlp grise 1960
Date de naissance : 06 novembre 1955
Localisation : istres

Re: condensateur 2 cv ou autres?

Messagepar renato13 » 30 oct. 2018, 19:00

:salut:

Il ressemble beaucoup a un anti parasite pour auto radio,!! a coté de l'alternateur.

Mais possible aussi comme bob nous dis !!. :salut:
une Deuch qui roule va plus loin qu'une Mercedes à l' arrêt :scoot: :danse:





.

Avatar de l’utilisateur
Fredjojo
Docteur deuchiste
Docteur deuchiste
Messages : 1218
Inscription : 28 mai 2017, 20:13
Ma deuche : 2CV AZA1966 ENAC
Date de naissance : 30 novembre 1963
Localisation : Bois-Colombes // Bar Le Duc 55000

Re: condensateur 2 cv ou autres?

Messagepar Fredjojo » 31 oct. 2018, 08:56

Merci de mettre vos lunettes les ptits loup
La capacité du condo pour l'allumage doit etre de 0,22 μF Micro Farad = 220 nF nano Farad
celui la represente 1000 condo allumage en parallèle
Fred

Avatar de l’utilisateur
helios
Docteur deuchiste
Docteur deuchiste
Messages : 1029
Inscription : 23 févr. 2017, 13:14
Ma deuche : 2cv AZKB
Date de naissance : 03 juillet 1964
Localisation : Ensues la redonne

Re: condensateur 2 cv ou autres?

Messagepar helios » 31 oct. 2018, 09:02

ah ok, donc c'est pas un condensateur d'allumage mais un anti parasitage

Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 5120
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres)

Re: condensateur 2 cv ou autres?

Messagepar bob41 » 31 oct. 2018, 11:05

helios a écrit :ah ok, donc c'est pas un condensateur d'allumage mais un anti parasitage


:salut:

Pas d'accord ! :shock:
Vu le branchement avec le "Y", c'est un condensateur d'allumage. Surtout que ta voiture était déparasitée à l'époque, et les systèmes de déparasitage que l'on montait avant étaient plutôt sur les bougies.

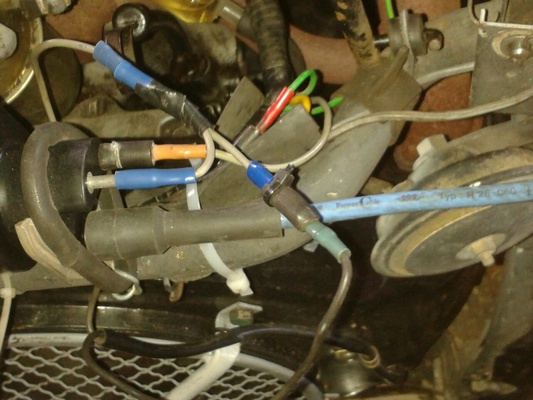

Voici le branchement sur la voiture d'un copain ; c'est exactement le même.
Le condensateur est à gauche, caché par la bobine sur cette photo ; c'est un montage optimisé pour remplacer rapidement la bobine et le condensateur, la bobine est fixée avec deux caoutchoucs de siège et le support normal est coupé, mais ce n'est pas le sujet :mdr:



:salut:

Avatar de l’utilisateur
helios
Docteur deuchiste
Docteur deuchiste
Messages : 1029
Inscription : 23 févr. 2017, 13:14
Ma deuche : 2cv AZKB
Date de naissance : 03 juillet 1964
Localisation : Ensues la redonne

Re: condensateur 2 cv ou autres?

Messagepar helios » 31 oct. 2018, 11:38

bien, du coup, c'est un système à fabriquer en cas de panne donc à prévoir sur la mienne :clap:
