branchement clignotants AV sur 2cv 1972, quels type de cosses ?

Message par paphio86 »

Salut!
Je ne me rappelle plus comment sont branchés les clignotants av de ma deuch de 1972...

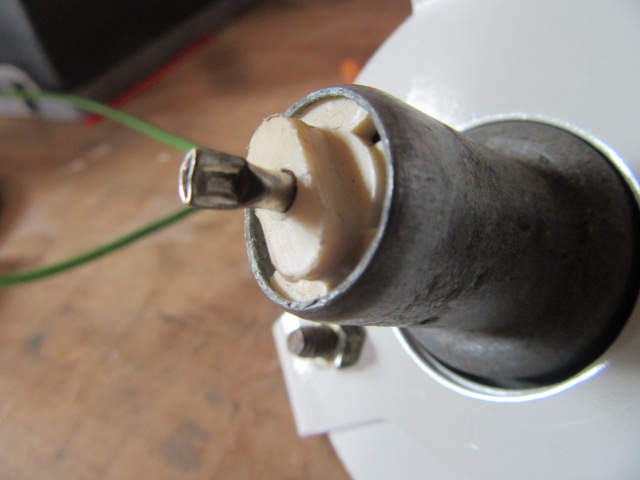

L'arrière du clignotant se présente de cette manière:
Quel type de cosse branche t-on la dessus :???: impossible de me souvenir :fou:

merci pour le rappel!

Question bonus: si je tire un fils + depuis la batterie et que le branche sur le voltmètre du tableau de bord, l'aiguille est-elle censée bouger? je voudrais vérifier qu'il fonctionne car j'ai tout rebranché sur ma voiture et il n'y a plus que ça qui ne marche pas..

merci et :salut:

paphio


François44
Deuchiste de renommée
Deuchiste de renommée
Messages : 566
Inscription : 29 août 2015, 17:47
Ma deuche : 2cv6 special 1981
Date de naissance : 15 juillet 1964
Localisation : Rezé,tout près de Nantes...

Re: branchement clignotants AV

Message par François44 »

Bonjour. Ce qu'on voit, c'est un sertissage, il manque le bout de fil avec une cosse ronde qui est serti dedans.
Soit tu soudes un fil sur ce bout de tube (mais les soudures ne tiennent jamais très longtemps sur une voiture), soit tu essayes de ressertir un fil dessus.
Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 7153
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: branchement clignotants AV

Message par bob41 »

François44 a écrit :Bonjour. Ce qu'on voit, c'est un sertissage, il manque le bout de fil avec une cosse ronde qui est serti dedans.
Soit tu soudes un fil sur ce bout de tube (mais les soudures ne tiennent jamais très longtemps sur une voiture), soit tu essayes de ressertir un fil dessus.
C'est exact, c'est un fil serti. Il n'y a malheureusement pas grand chose à faire, si ce n'est de remplacer toute la pièce.
Tu peux essayer de te dépanner avec un domino, c'est ce que je fais habituellement....

:salut:
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 2012
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: branchement clignotants AV

Message par CHARLYSTONE »

Bonjour Bob on peut réparer, je l'ai fait,il faut un rivet pop alu de 3,on enlève la tige ensuite on denude le fil de 5mn qu'on enfile dans la tête du rivet pop et c'est nickel, mais avant tout ça il faut démonté le clignotant, on retire l'ampoule ensuite le support rond ensuite le ressort :salut:
Avatar de l’utilisateur
bob41
Docteur deuchiste
Docteur deuchiste
Messages : 7153
Inscription : 09 mai 2016, 16:00
Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
Date de naissance : 10 mars 1940
Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)

Re: branchement clignotants AV

Message par bob41 »

CHARLYSTONE a écrit :Bonjour Bob on peut réparer, je l'ai fait,il faut un rivet pop alu de 3,on enlève la tige ensuite on denude le fil de 5mn qu'on enfile dans la tête du rivet pop et c'est nickel, mais avant tout ça il faut démonté le clignotant, on retire l'ampoule ensuite le support rond ensuite le ressort :salut:
Faudra que j'essaie. A mettre dans la rubrique trucs et astuces...
Comment il tient ton fil dans la rivet Pop ? Tu le soudes ?

Mais le domino, ça va bien aussi. J'ai fait cette réparation provisoire sur mon Type H depuis plusieurs années et ça tient. J'ai quand même un feu de rechange, mais tant que ça tient, je ne change pas ! :mdrr:

:salut:
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 2012
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: branchement clignotants AV

Message par CHARLYSTONE »

Une fois le fil mis dans la tête tu fais dépasser de 2 ou 3 mn les brins de cuivre ensuite tu sertie comme les cosses électrique, franchement on voit pas la réparation c'est mieux que l'origine, et en plus on garde le clignotant en état d'origine essaye et tu nous tien au courant, facile ,ecolo et pas chère :mdrr: :salut:
Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 9728
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: branchement clignotants AV

Message par Deuchémoi »

CHARLYSTONE a écrit :essaye et tu nous tien au courant
Photos, photos et ... photos !
Merci.
;)
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !

    /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
Image                               Image
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 2012
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: branchement clignotants AV

Message par CHARLYSTONE »

Tu a une très bonne idée Bob :pouce: ,il faut créer une rubrique trucs et astuces, car j'ai d'autres trucs, exemple un voyant de freins a main, très facile à faire et qui ne dénature pas le fonctionnement de la voiture, comme si c'était d'origine Citroën :salut:
Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 9728
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: branchement clignotants AV

Message par Deuchémoi »

CHARLYSTONE a écrit :il faut créer une rubrique trucs et astuces,
La rubrique 'Tutos mécaniques" est faite aussi pour ça !
;)
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !

    /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
Image                               Image
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 2012
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: branchement clignotants AV

Message par CHARLYSTONE »

D'accord mais truc et astuces c'est'autre chose que mécanique ,toutes les idées qui auront un rapport avec la 2cv mais pas obligatoirement avec la mécanique
Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 9728
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: branchement clignotants AV

Message par Deuchémoi »

CHARLYSTONE a écrit :D'accord mais truc et astuces c'est'autre chose que mécanique ,toutes les idées qui auront un rapport avec la 2cv mais pas obligatoirement avec la mécanique
Quand on écrit/parle de mécanique, ce n'est pas de la mécanique pure, dont il s'agit, mais de tout ce qui touche à la mécanique et sa périphérie :
- Etanchéité des essuies-glaces 2cv
- Réparation araignée 2 cv faussée
- Utilisation des caches de purge de frein 2cv
- Remise en état cable de compteur 2cv
etc ... etc ...
Ce ne sont pas, à proprement parlé, des sujets de mécanique, mais ils sont bien expliqués et on fait l'objet d'un tuto.
De plus, trop de rubriques risquent de noyer le poisson ... et le lecteur !
;)
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !

    /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
Image                               Image
CHARLYSTONE
Docteur deuchiste
Docteur deuchiste
Messages : 2012
Inscription : 27 févr. 2018, 14:52
Ma deuche : 2cv charleston de 06. 1990 2cv6 04.1983
Date de naissance : 30 avril 1958
Localisation : 38 pres de bourgoin jallieu

Re: branchement clignotants AV sur 2cv 1972, quels type de cosses ?

Message par CHARLYSTONE »

Ok c'est juste une idée :larmes:
paphio86
Deuchiste intermédiaire
Deuchiste intermédiaire
Messages : 227
Inscription : 05 janv. 2013, 21:12
Ma deuche : 2cv6 1972
Date de naissance : 10 juin 1980

Re: branchement clignotants AV sur 2cv 1972, quels type de cosses ?

Message par paphio86 »

Merci à tous pour vos réponses!

Je vais essayé d'écarter le sertissage et d'y glisser un fils d'une 10aine de cm avec, si j'ai bien compris, une cosse ronde mâle à son extrémité.

Je mettrai une ou 2 photos du résultats si ça fonctionne; résultat après les vacances, fin août!

:salut:
paphio86
Deuchiste intermédiaire
Deuchiste intermédiaire
Messages : 227
Inscription : 05 janv. 2013, 21:12
Ma deuche : 2cv6 1972
Date de naissance : 10 juin 1980

Re: branchement clignotants AV sur 2cv 1972, quels type de cosses ?

Message par paphio86 »

Salut!

Je vous avais dis que je reviendrai vers vous pour vous donner dire la solution que j'ai utilisé pour refaire les connexions de mes clignotants avants.
Je n'ai pas réussi à écarter le sertissage d'origine, et impossible de trouver des rivets en 3x20mm, par chez moi.. j'ai donc fait ça:

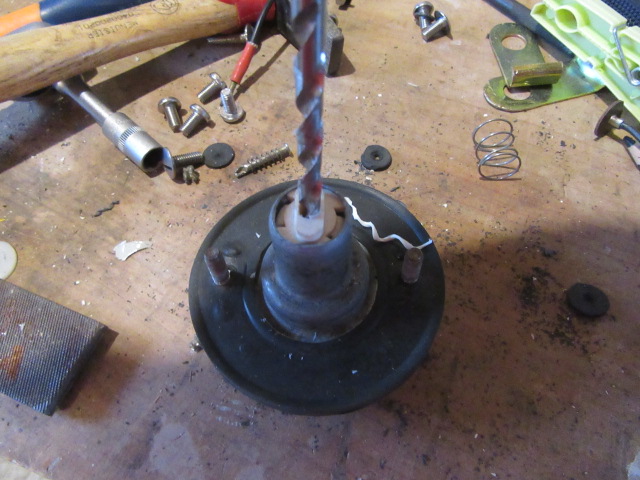

perçage à 5mm:

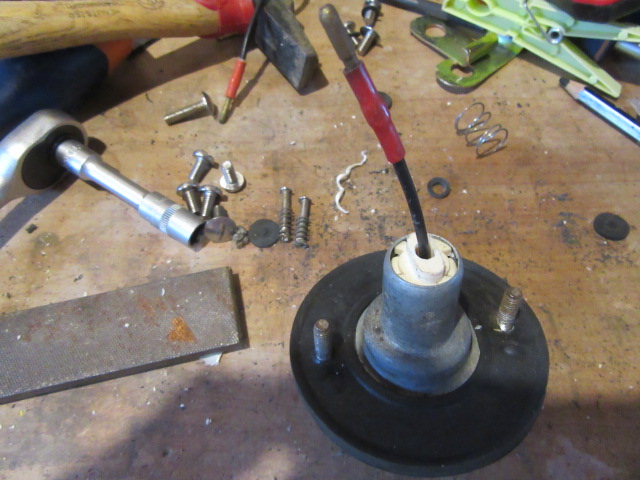

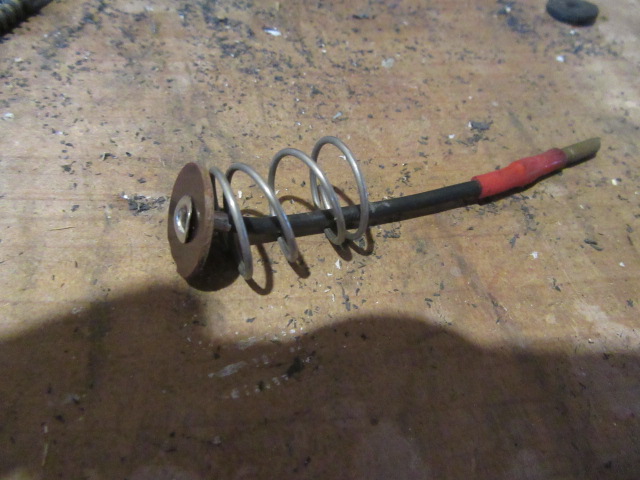

Ensuite, utilisation de connexions pour les feux arrières:

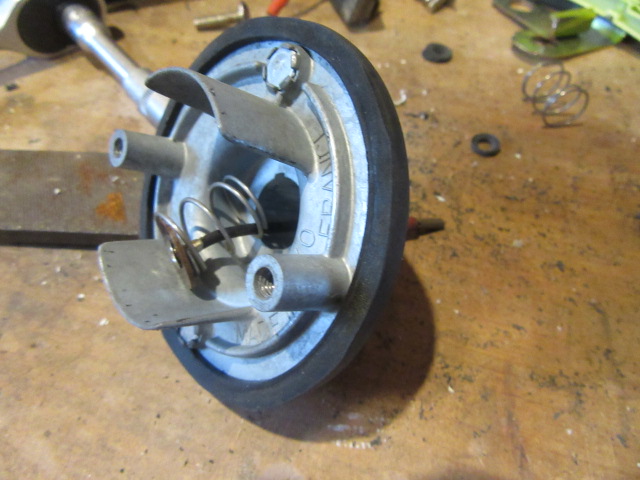

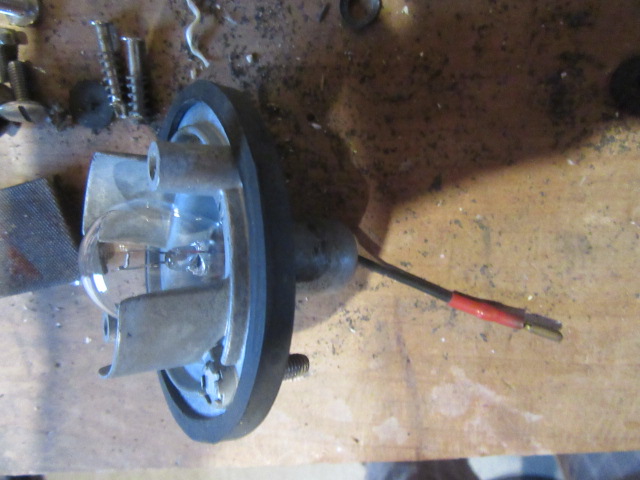

Il suffit ensuite de passer la fiche mâle dans le trou...et le tour est joué :clap:

Voila!
Si ça peut aider certains d'entre vous à sauver vos clignotants!

A bientôt!
Avatar de l’utilisateur
Eric13190
Docteur deuchiste
Docteur deuchiste
Messages : 1383
Inscription : 01 janv. 2020, 15:10
Ma deuche : 2 cv6 club 1976
Date de naissance : 04 septembre 1973
Localisation : Allauch

Re: branchement clignotants AV sur 2cv 1972, quels type de cosses ?

Message par Eric13190 »

:pouce:
Super, cette partie pourrait très bien être mise dans la partie tutos, ça peut servir.
Merci pour le partage.
:salut:
:2cvrose: La 2cv " est une des rares voiture où l'important reste la personne". Quino. :2cvrose:
Avatar de l’utilisateur
Le_solognot_41
Deuchiste de renommée
Deuchiste de renommée
Messages : 551
Inscription : 25 juil. 2019, 10:15
Ma deuche : 2cv type AZA
Date de naissance : 01 février 1974
Localisation : sud du loir et cher

Re: branchement clignotants AV

Message par Le_solognot_41 »

CHARLYSTONE a écrit :Bonjour Bob on peut réparer, je l'ai fait,il faut un rivet pop alu de 3,on enlève la tige ensuite on denude le fil de 5mn qu'on enfile dans la tête du rivet pop et c'est nickel, mais avant tout ça il faut démonté le clignotant, on retire l'ampoule ensuite le support rond ensuite le ressort :salut:
Bravo Charly super idée ! :pouce:
