Help....centrale clignotante 2cv !! résolu

Messagepar gorneton » 09 juin 2017, 22:00

Hello Amis Deuchistes !
Suite arrêt complet warning et clignotants, j'ai commandé sur TPV une centrale clignotants...mais au moment de la monter, dilemme: les inscriptions vers les cosses ne correspondent pas !

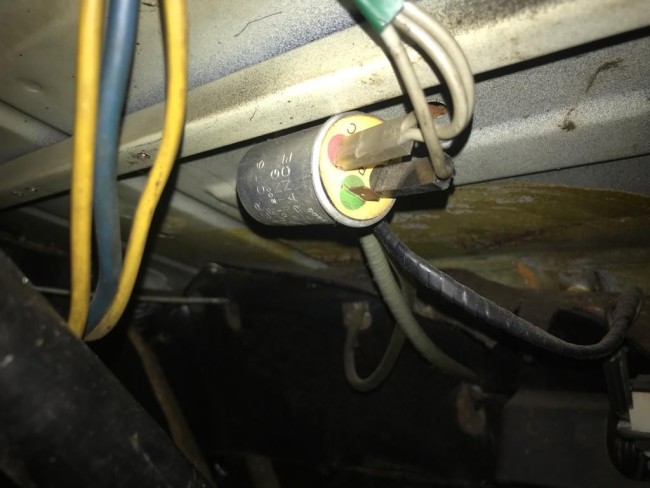

Sur celle en place, 3 broches, une non raccordée (rond vert), une avec cosse deux fils 'rond rouge), une avec cosse un fil (+ ou X...). Sur la neuve à monter, 3 broches aussi, avec 3 inscriptions P, X et L !!
Bref, principe de précaution, rien branché et direction le fofo des amis Deuchistes !!
Merci de vos avis éclairés (même alternatifs car clignotants !)...
Deuchement vôtre,
Gorneton

Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 8514
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: Help....centrale clignotante !!

Messagepar Deuchémoi » 10 juin 2017, 07:28

Hello,
as-tu consulté cette liste dans un premier temps:
search.php?keywords=branchement%2Bcentrale
Sinon, je fais des photos du branchement de la mienne et je te montre ça ce soir (mais d'ici là, tu auras été renseigné, j'en suis sûr !!).
:wink:
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !

    /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
Image                               Image



Avatar de l’utilisateur
gorneton
Nouveau deuchiste
Nouveau deuchiste
Messages : 44
Inscription : 05 avr. 2017, 13:59
Ma deuche : 2CV6 SPECIALE 1983
Date de naissance : 08 septembre 1969
Localisation : Seyssuel

Re: Help....centrale clignotante !!

Messagepar gorneton » 10 juin 2017, 08:10

Merci ! en effet, je préfère un texte simple et clair ou encore une photo plutôt que des schémas auxquels je comprends.....rien !!

Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 8514
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: Help....centrale clignotante !!

Messagepar Deuchémoi » 10 juin 2017, 21:33

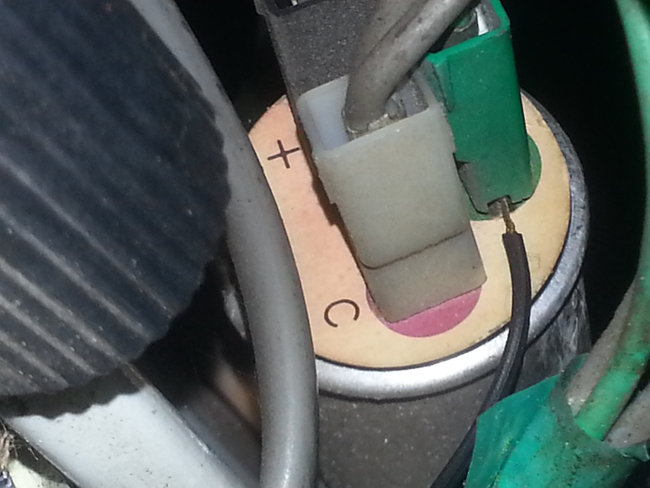

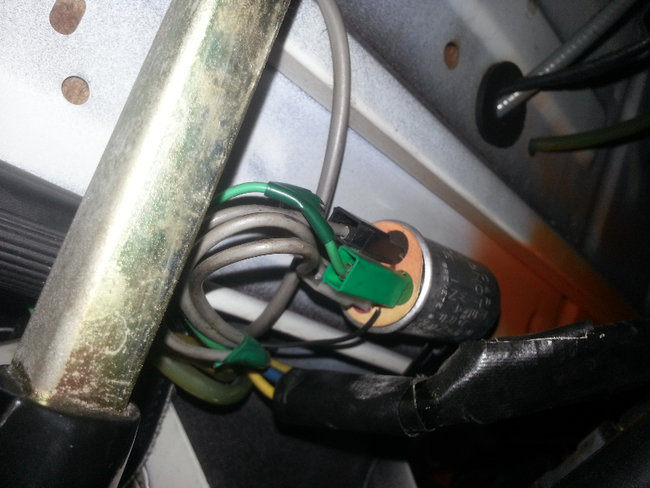

Voilà comment est branchée celle que j'ai en ce moment (c'est pas la mienne :wink: )!
Le petit fil noir, monte au témoin sur le tableau de bord.
Si besoin, je peux déconnecter et tester demain ...

Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !

    /¯\
(°\=/°)
... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
Image                               Image



Avatar de l’utilisateur
gorneton
Nouveau deuchiste
Nouveau deuchiste
Messages : 44
Inscription : 05 avr. 2017, 13:59
Ma deuche : 2CV6 SPECIALE 1983
Date de naissance : 08 septembre 1969
Localisation : Seyssuel

Re: Help....centrale clignotante !!

Messagepar gorneton » 12 juin 2017, 13:49

Merci ! ma centrale actuellement en place n'est connectée que sur deux cosses....! les symboles ne correspondent pas (lettres inscrites sur la centrale)....pas simple !

crocus
Deuchiste intéressé
Deuchiste intéressé
Messages : 57
Inscription : 14 juin 2013, 14:10
Ma deuche : 2CV AZKA 1975
Date de naissance : 05 mars 1967

Re: Help....centrale clignotante !!

Messagepar crocus » 12 juin 2017, 17:09

C'est simple : une cosse sur le +12v, une sortie vers le comodo de clignotant, une vers le témoin.
Va voir là : https://fr.slideshare.net/mobile/2CVMCC ... no-1101700

Crocus

Envoyé de mon SM-T550 en utilisant Tapatalk
2cv?... What else !

Avatar de l’utilisateur
gorneton
Nouveau deuchiste
Nouveau deuchiste
Messages : 44
Inscription : 05 avr. 2017, 13:59
Ma deuche : 2CV6 SPECIALE 1983
Date de naissance : 08 septembre 1969
Localisation : Seyssuel

Re: Help....centrale clignotante !!

Messagepar gorneton » 12 juin 2017, 20:47

Merci Crocus, très clair en effet, mais comme déjà indiqué je n'ai que deux cosses branchées actuellement sur ma centrale......??

crocus
Deuchiste intéressé
Deuchiste intéressé
Messages : 57
Inscription : 14 juin 2013, 14:10
Ma deuche : 2CV AZKA 1975
Date de naissance : 05 mars 1967

Re: Help....centrale clignotante !!

Messagepar crocus » 12 juin 2017, 20:53

Le témoin n'est peut-être pas branché. ..? Ça clignote sur ton tableau de bord ?
Crocus

Envoyé de mon SM-T550 en utilisant Tapatalk
2cv?... What else !

Avatar de l’utilisateur
gorneton
Nouveau deuchiste
Nouveau deuchiste
Messages : 44
Inscription : 05 avr. 2017, 13:59
Ma deuche : 2CV6 SPECIALE 1983
Date de naissance : 08 septembre 1969
Localisation : Seyssuel

Re: Help....centrale clignotante !!

Messagepar gorneton » 13 juin 2017, 13:14

Hello Crocus, et MERCI BEAUCOUP ! Branchée ce matin grâce à tes précisions sur les lettres, et retour du warning et des clignotants ! je te confirme que seulement 2 cosses sont utilisées, le témoin fonctionne. Seule déception, le signal sonore des clignotants est moins "d'origine", plus faible aussi. Encore merci à tous des conseils fournis, et du coup changement des élastiques d'assise des sièges avant, retour au confort et à la bonne hauteur surtout !
Bonne route à tous, en Deuch bien sur !

crocus
Deuchiste intéressé
Deuchiste intéressé
Messages : 57
Inscription : 14 juin 2013, 14:10
Ma deuche : 2CV AZKA 1975
Date de naissance : 05 mars 1967

Re: RE: Re: Help....centrale clignotante !!

Messagepar crocus » 13 juin 2017, 15:58

gorneton a écrit :Hello Crocus, et MERCI BEAUCOUP ! Branchée ce matin grâce à tes précisions sur les lettres, et retour du warning et des clignotants ! je te confirme que seulement 2 cosses sont utilisées, le témoin fonctionne. Seule déception, le signal sonore des clignotants est moins "d'origine", plus faible aussi. Encore merci à tous des conseils fournis, et du coup changement des élastiques d'assise des sièges avant, retour au confort et à la bonne hauteur surtout !
Bonne route à tous, en Deuch bien sur !

Pour le son, c'est un accessoire qui est situé à l'intérieur du comodo de clignotant. C'est un petit electro-aimant qui envoi une pièce métallique contre le capot supérieur du comodo et fait ce bruit si particulier et caractéristique. C'est branché sur l'arrivée depuis la centrale cligno.
Si tu le démonte, tu va le trouver avec une petite résistance. Tu peux vérifier sa continuité avec un multimètre. Normalement, ça fonctionne qu'elle que soit la centrale.

Crocus.

Envoyé de mon SM-T550 en utilisant Tapatalk
2cv?... What else !

Avatar de l’utilisateur
gorneton
Nouveau deuchiste
Nouveau deuchiste
Messages : 44
Inscription : 05 avr. 2017, 13:59
Ma deuche : 2CV6 SPECIALE 1983
Date de naissance : 08 septembre 1969
Localisation : Seyssuel

Re: Help....centrale clignotante !!

Messagepar gorneton » 15 juin 2017, 20:54

en effet, en tendant l'oreille, on entend nettement ce son qui nous est si cher depuis le commodo ! Décidemment, on en apprend tous les jours avec Miss Deudeuch !!

Avatar de l’utilisateur
vinss789
Nouveau deuchiste
Nouveau deuchiste
Messages : 37
Inscription : 16 mars 2015, 15:42
Ma deuche : 2CV 6 CLUB 1984
Date de naissance : 17 mars 1974
Localisation : Yvelines

Re: Help....centrale clignotante 2cv !! résolu

Messagepar vinss789 » 18 juil. 2017, 14:36

Bonjour
bien que le sujet soit résolu, au cas où j'ajoute pour les prochains le lien vers un fichier que j'avais fait qui retrace le schéma de câblage de cette zone.
https://www.dropbox.com/s/4h0nqx4z2eqe9 ... g.pdf?dl=0

salutations

Avatar de l’utilisateur
zamzam
Docteur deuchiste
Docteur deuchiste
Messages : 5801
Inscription : 22 juin 2011, 21:10
Ma deuche : azam 11/64 ; azlp po 06/59
Date de naissance : 27 juillet 1959
Localisation : Nord bassin d'Arcadichon / Couches du trhone

Re: Help....centrale clignotante 2cv !! résolu

Messagepar zamzam » 18 juil. 2017, 15:42

Merci pour ce schéma clair et précis qui servira certainement à beaucoup ! :merci:
ça fait longtemps que je le couvais ... j'ai fait une rechute !
La 2CV : la seule voiture "open source"

Avatar de l’utilisateur
Deuchémoi
Docteur deuchiste
Docteur deuchiste
Messages : 8514
Inscription : 19 sept. 2009, 17:09
Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
Date de naissance : 30 octobre 1968
Localisation : Vitrolles (13) ... au soleil !!!

Re: Help....centrale clignotante 2cv !! résolu

Messagepar Deuchémoi » 18 juil. 2017, 22:01

zamzam a écrit :Merci pour ce schéma clair et précis qui servira certainement à beaucoup ! :merci:
Ha coup sûr, quelqu'un en auras besoin un jour ou l'autre !
Par avance, Merci pour lui !
:wink:
