Branchement canalisation de frein sur maître cylindre 2cv

[paphio86]

Salut!

En plein remontage, je voudrais savoir si quelqu'un peut me dire le sens de remontage des canalisations av/ar sur le maître cylindre.
Freins avant branchés sur le bout du maître cylindre ou sur le dessus? Pour l'instant, je les ai mis sur le dessus (la canalisation semble trop courte pour être reliée à la sortie horizontale...)
IL s'agit d'une 2cv de fev 72 avec des freins tambours.

Malgré les nombreuses photos prises au démontage, aucune ne permet de me rappeler le montage.
Et je lis des infos contradictoire entre la RTA et le bouquins de pièces détachées

Merci pour votre aide

[paphio86]

Pour info complémentaire, mes canalisations de frein sont en 8 mm

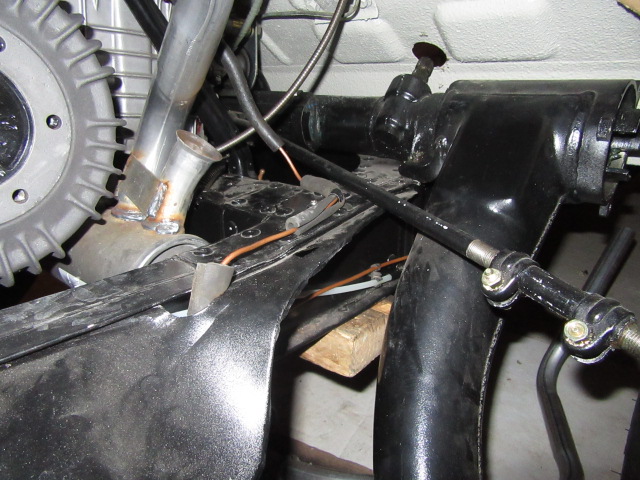

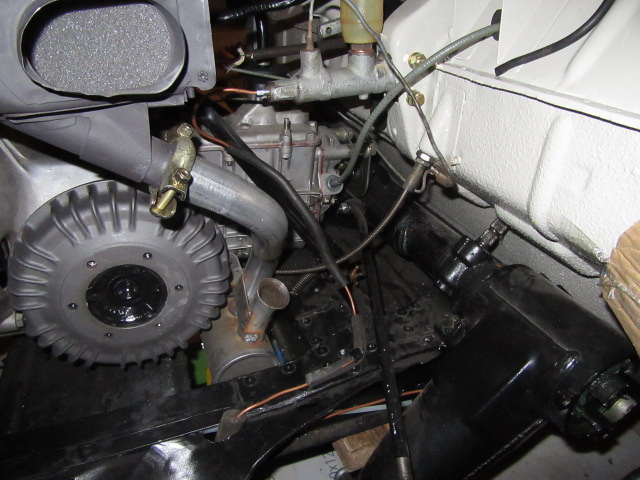

Je les ai branché comme ceci:

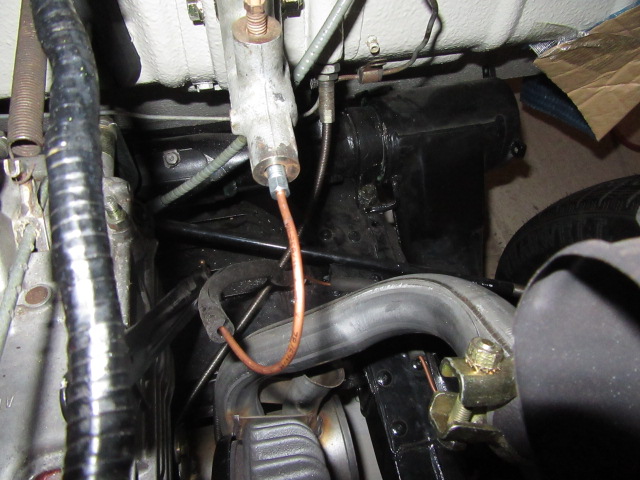

La canalisation venant des roues arrières est-elle fixée comme ceci?
merci pour votre aide!

[renato13]

Le tuyaux à lavant du maître cylindre , ne doit pas partir sur les roues arrière ,il doit partir au roues avant , et l'autre dessus a l'arrière.

[paphio86]

Mes photos indiques que je les ai monté à l'anvers... :boulet2:
Pourtant j'ai l'impression que mon tuyau de frein avant est trop court pour le monter en bout du maître cylindre (il est vrai que je n'ose pas trop le plier/former...

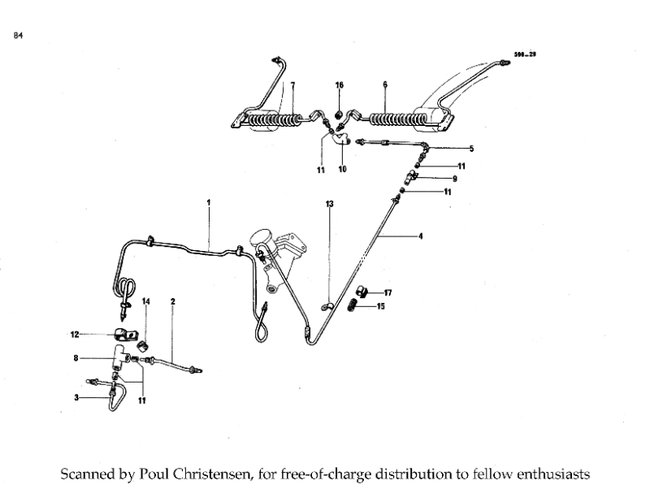

Et puis sur la RTA page 83, un schéma indique le contraire... :shock:

Mais il est vrai que chez les revendeurs de pièces, ils disent comme toi René!

Je vas essayer de les inverser ce we pour voir si j'arrive a le visser, en forçant un peu..

[RICMAN41]

Le tuyaux à lavant du maître cylindre , ne doit pas partir sur les roues arrière ,il doit partir au roues avant , et l'autre dessus a l'arrière.

+1 je suis du même avis que René

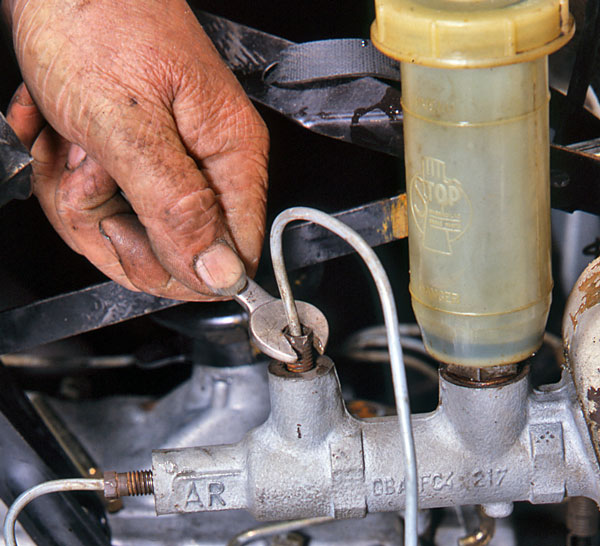

la preuve en image :

[verdô]

bonjour , il est exact qu'il y a 2 montages , sur le MC de "paphio86" en bout il est indiqué AR ? je laisse les spécialistes approfondir ce sujet :shock:

[verdô]

" RICMAN41" tu m'as devancé

[verdô]

MC de "paphio86"

[renato13]

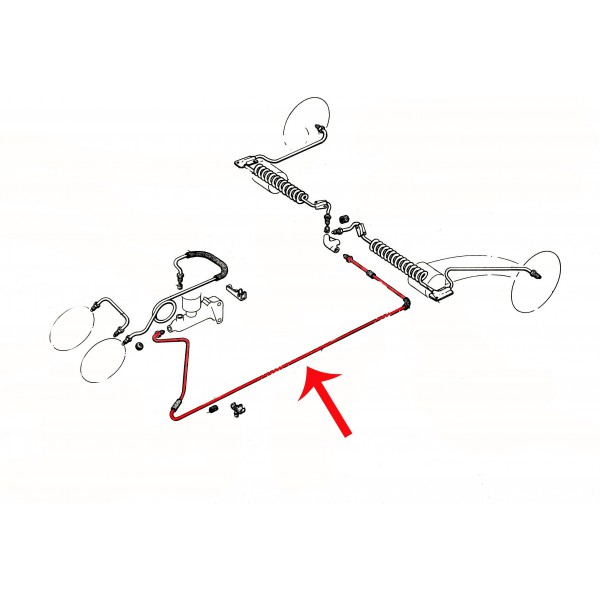

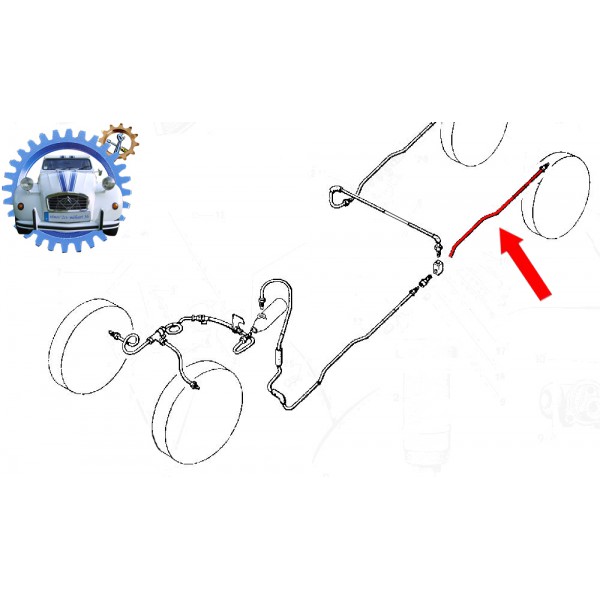

Ben ,en principe sur tout mes catalogues et RTA page 61 montre le schéma le flexible AR fixé dessus le maître cylindre.

Et c'est vrai page 83 ,il dise le contraire , de puis 71 . La tienne et de 72 , possible quelle à le montage de la page 83.

Mais dans tout les cas , sil y à en bout du maître cylindre les lettres AR , faut se référer au fabricant .

comme le montre la photo de verdô

[paphio86]

Salut!
Fin mot de l'histoire: la photo de Verdô m'a encourager à aller mieux regarder le bout de mon maître cylindre et...effectivement il y a les lettres AR!
Mais elles sont très discrètes, peu visibles, pas comme sur la photo de Verdô! j'étais passé à côté, et les gens du club également!

Comme quoi, faut vraiment se méfier car pratiquement toutes les docs indiquent le contraire

(Pour info, je peux lire la marque du MC: BONDIX)

Merci à tous!

Encore un problème résolu grâce à la légende; le remontage continue...
A+!

[verdô]

je pense BENDIX

[paphio86]

Tu penses bien Verdô ;-)

[verdô]

:D
