photo tableau de bord 2CV 6 Spécial

[nounours64]

Bonjour à tous,

Je recherche une photo du tableau de bord de la 2CV6 Spécial, compteur petit modèle.
J'ai toutes les pièces (du moins je crois), et je voudrais le remonter avec les tirettes au bon endroit, et les voyants de couleur au bon endroit également.
Je n'arrive pas à trouver ça sur le forum....
Quelqu'un pourrait-il m'en envoyer une photo légendée ?
Un grand merci par avance...

[nounours64]

Je précise que mon tableau de bord est équipé des petites tirettes rondes et non des boutons poussoirs rectangulaires.....

[bob41]

Désolé, j"ai pas de 2CV Spécial.
Toutefois si personne te réponds je pourrais te faire une photo d'un tableau de bord démonté que j'ai dans mon stock...

[JC 34]

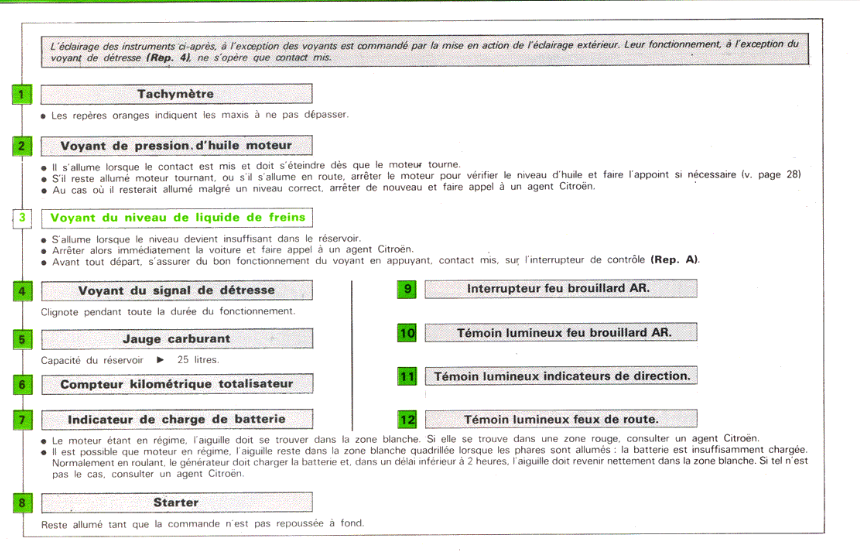

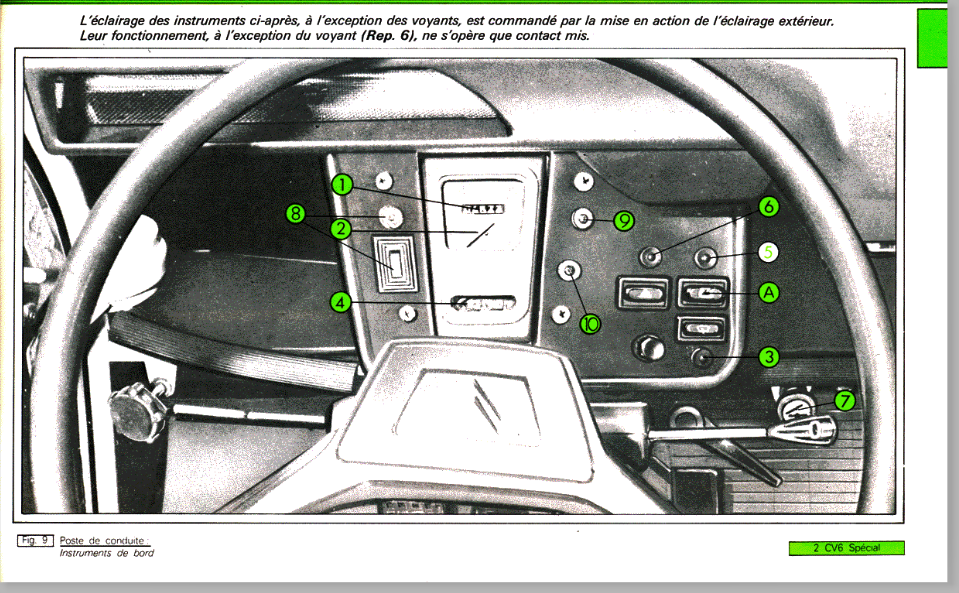

Voilà,

[JC 34]

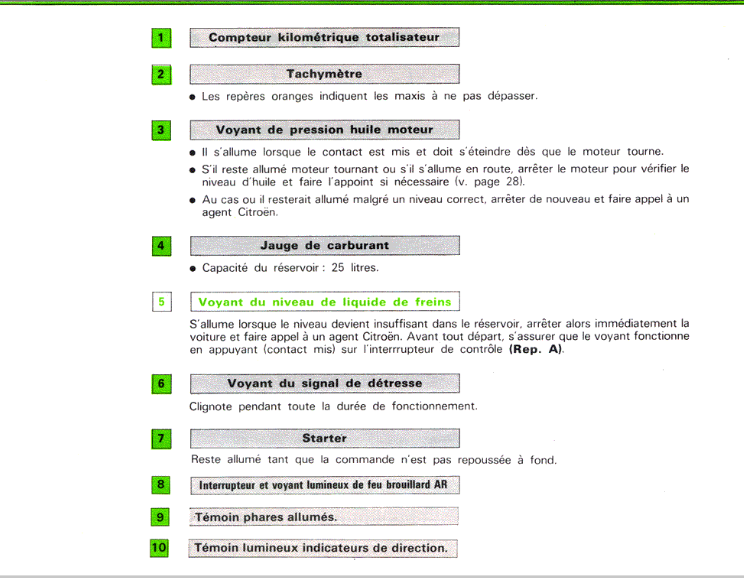

Pardon je me suis trompé de nomenclature pour le tableau de bord

[bob41]

Euh ! Il a écrit qu'il n"avait pas les boutons rectangulaires.

[JC 34]

Il a écrit des tirettes rondes (je suppose qu'il parle du bouton de starter) et il parle bien de boutons rectangulaires ...
Pardon j'ai mal lu, mais à ma connaissance (mais je ne connais pas tout) sur la 2CV Spécial j'ai tours vu des boutons de ce type d'ailleurs très fréquents sur les Citroën de l'époque ..

[Mikey 71]

Il a écrit des tirettes rondes (je suppose qu'il parle du bouton de starter) et il parle bien de boutons rectangulaires ...
Pardon j'ai mal lu, mais à ma connaissance (mais je ne connais pas tout) sur la 2CV Spécial j'ai tours vu des boutons de ce type d'ailleurs très fréquents sur les Citroën de l'époque ..

Ah ben la alors, moi j'ai une spéciale avec les boutons ronds . Est ce le tableau de bord d'origine alors ?

[nounours64]

merci à tous pour ces premières infos !!!
C'est bien une 2CV6 Special mais avec les boutons ronds et non les gros rectangulaires !!!
Je me rappelle bien que j'avais aussi ce système de mêmes boutons ronds sur ma "titine" en.....1981 !!!
J'ai bien trouvé le dessin ci-dessus mais il correspond à des boutons rectangulaires......et donc les miens sont ronds avec un petit logo hélas illisible dessus.....
Toute aide est la bienvenue !!!

[nounours64]

Désolé, j"ai pas de 2CV Spécial.
Toutefois si personne te réponds je pourrais te faire une photo d'un tableau de bord démonté que j'ai dans mon stock...

Merci d'avance Bob41 !!!

[nounours64]

[Deuchémoi]

viewtopic.php?p=142686#p142686

Et sur ma Special de 87, j'ai le TdB présenté plus haut (boutons carrés).

[CHARLYSTONE]

Je précise que mon tableau de bord est équipé des petites tirettes rondes et non des boutons poussoirs rectangulaires.....

Bonjour elle est de quelle année ta 2cv, car la photo et légende du Tb de JC34 c'est les dernier modèle

[toutoune]

bonsoir

[Mikey 71]

Je reprend la photo de toutoune pour la légendé.
1 voyant pression moteur
2 voyant liquide de frein
3 bouton poussoir de test de voyant de liquide de frein
4 voyant de warning
5 interrupteur de warning
6 pompe de lave glace
7 interrupteur d'essuie-glaces


[nounours64]

Je reprend la photo de toutoune pour la légendé.
1 voyant pression moteur
2 voyant liquide de frein
3 bouton poussoir de test de voyant de liquide de frein
4 voyant de warning
5 interrupteur de warning
6 pompe de lave glace
7 interrupteur d'essuie-glaces


Super Mickey !!!! et un grand merci à tous !!
C'est exactement ce que je recherchais !!
Ca va m'avancer un peu !!!

[nounours64]

bonsoir


Merci beaucoup Toutoune, c'est exactement ça !!!!!

[ben39]

Merci à vous, je suis dans le même cas... par contre, je n’ai trouvé nul part les boutons en neuf (que des 6v, pas des 12v)....

[CHARLYSTONE]

Bonjour, les voyants ou les interrupteurs, si c'est les interrupteurs c'est les même 6ou12v

[admin]

Un peu de recherche, voyons..

https://2cv-legende.com/accessoires/compteurs-2cv

Belle légende Mikey !

[Eric13190]

Un peu de recherche, voyons..

https://2cv-legende.com/accessoires/compteurs-2cv

Belle légende Mikey !

Merci, j'y ai trouvé le mien

[pat77]

Salut, Sur ma 2CV6 spéciale belge, le compteur est légèrement différent. Je n'avais pas de feux de détresse, j'ai dû les rajouter par exemple.

[Mikey 71]

Sur ma spécial, j'ai les bon tons rond et non rectangulaire...

[Le Bolduc]

Hello,
Ancien fil mais qui me dépanne bien, merci à tous.
Je viens de m'inscrire faut que je me présente...

[Bouric]

Bonjour,
Décidément, il y a bien des versions…
Ma 2cv6 spécial a des voyants qui me semblent encore différents. Je ne sais pas à quoi correspondent certains boutons ou voyants. Et je n’ai pas de feux de détresse, apparement.

[CHARLYSTONE]

Bonjour, tu faire une photo du Tb,car sur ce modèle le bouton des feux de détresse c'est le même que celui des essuis glace, sauf qu'il y a une flèche sur le bouton tournant

[Deuchémoi]

Sur ma Spécial de 87, voilà à quoi ressemble le TdB :

[Caouf]

Sur ma Spécial de 87, voilà à quoi ressemble le TdB :
Tableau de Bord.jpg

Bonjour,

En 6 spécial AM86, il n'y a que trois voyants rouges :
- pression d'huile (appelé plus haut contact) ;
- niveau de LHM ;
- warning.

J'ai rajouté moi-même clignotants, veilleuses/code et phare et je vais rajouter un voyant pour la charge batterie la suite d'une mésaventure récente...

Bien cordialement,

JB

[Bouric]

plus clair, voici une photo du tableau de bord de ma 2cv6 special 85, il y a un bouton et des voyants dont je ne comprends pas la destination.
Certains tableaux sont plus complets, en tous cas ont plus de boutons, et il me semble comprendre que température/pression d'huile et batterie sont des informations intéressantes. Une prise USB/allume cigare peut aussi être bien utile.
Bref. plus tard.

[CHARLYSTONE]

Bonjour, il te manque le bouton des warnings ,le voyant rouge qui s'allume en appuyant sur bouton il indique le niveau du liquide de frein et le voyant rouge d'a côté c'est la pression d'huile :salut:l
