Restauration 2cv6 club de 1987

[bertrand08]

après ma présentation je me lance en ouvrant le sujet de ma restauration...

le chassis a tété refait, il n'avait pas pris trop cher et beau papa l'avait déjà changer il y a 25 ans. juste la tole du dessous àchanger et 2 -3 bricoles à refaire
traitement et peinture biensûr

peinture des trains

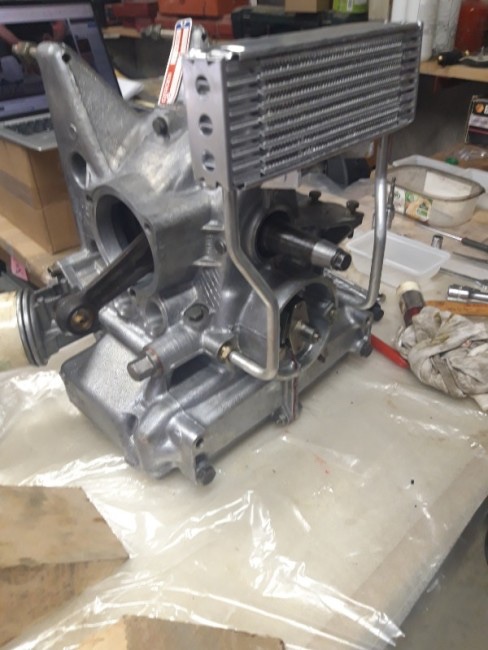

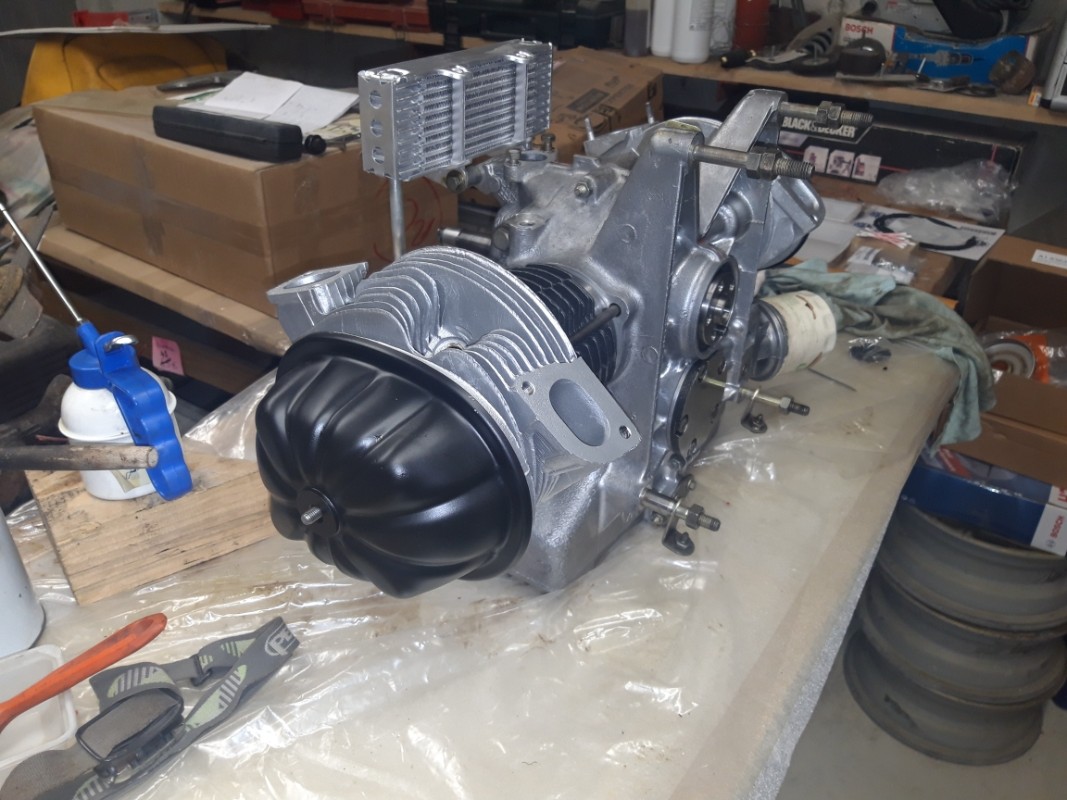

remontage du moteur après des heures de nettoyage et contrôle métrologique de l'équipage mobile (tout est dans les côtes )

aller, première question:

Lors du remontage du moteur 602 cm3, je pense m’être raté lors de la pose du joint spi de vilebrequin. N’ayant pas l’outil adéquat pour son positionnement, il est, à mon sens trop enfoncé. Il se trouve à 4mm du bord alu du bloc juste après le chanfrein d’entrée du bloc.

A quelle distance doit il être positionné?

Trop enfoncé est ce gênant, peut on le laisser comme cela?

[Alex 46]

Bonjour

A quelle distance doit il être positionné?

En principe le joint spit doit se trouver à fleur, mais j'ignore l'incidence s'il est trop enfoncé.

Cdt

[bertrand08]

Merci pour ton retour alex 46,
Juste une petite précision, quand tu dis à fleur, c est à fleur du bloc ou à fleur juste derrière le chanfrein du bloc?
Merci

[olive602]

Salut et bienvenu !!

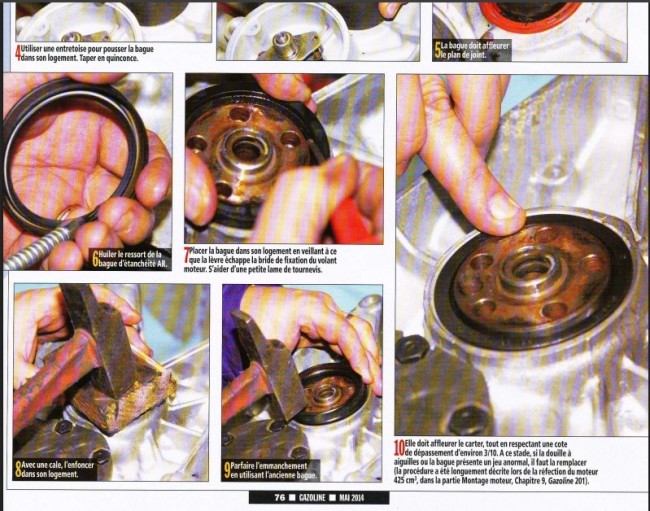

Joint SPI à 51 minutes de la vidéo https://www.youtube.com/watch?v=AHDhgF0KNVQ&t=2377s
Bon courage

[Alex 46]

Merci pour ton retour alex 46,
Juste une petite précision, quand tu dis à fleur, c est à fleur du bloc ou à fleur juste derrière le chanfrein du bloc?
Merci

Oui du chanfrein du bloc.

[lucky40]

Bonsoir,

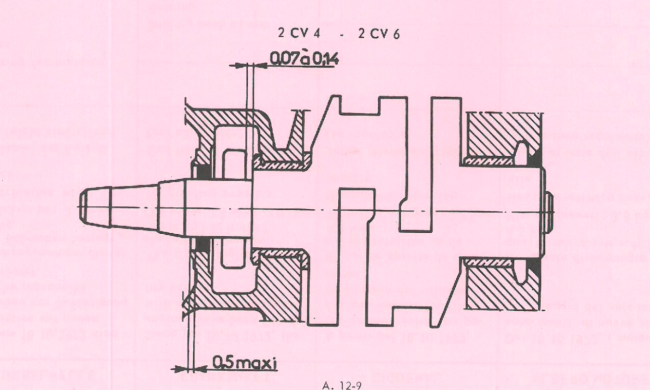

Voilà la position précise :

Je ne sais pas quelle peut être la conséquence de l'enfoncement du joint spi ? Peut être un risque qu'avec la dépression interne il recule encore un peu plus et perde son étanchéité ???
Face à cette situation, moi je tente de récupérer la bague, quitte à la détruire...c'est pas cher comme pièce. En tous cas cela me gênerait de savoir qu'elle n'est pas à sa place...
Pour ta bague, elle se trouve à 4,3 mm de sa position normale ! Presque un demi centimètre , c'est trop à mon avis .

[Lolodubalaou]

Hi,

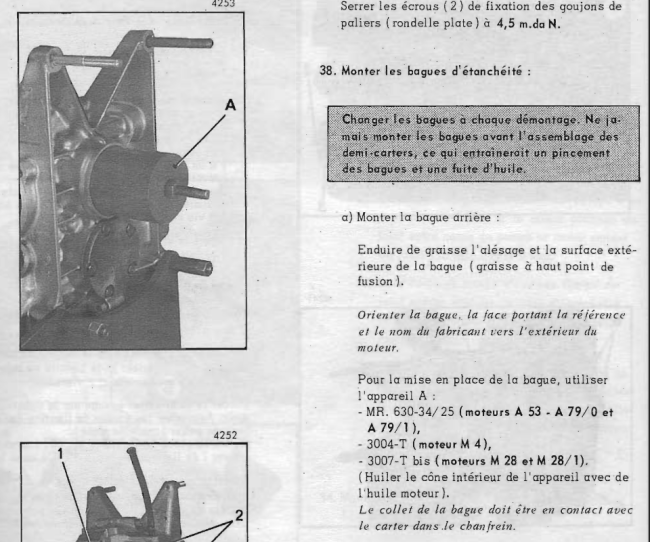

1 - ce que dit Citroën :

2 - ton joint spi est trop enfoncé : sa portée externe, sur le carter, est insuffisante.

Laurent

[Lolodubalaou]

Hi,

si tu en es encore à ce stade là


as tu vérifié le passage de l'huile, pour arriver au pied de bielle ?

Laurent

[Damien25]

Salut,

Les images et la vidéo sont sans appel : trop enfoncé, il y a à la fois une mauvaise portée sur l'alésage, mais aussi un risque de contact du joint spi sur le vilebrequin au niveau de sa face AR, ce qui le détruira rapidement. Lucky a raison, vaut mieux le sortir, quitte à le détruire, car une fois remonté ça peu cher payer si il faut tout ressortir !

Bon courage,

Damien

[Lolodubalaou]

Damien,

si le spi est trop enfoncé, il peut toucher la bague.

Mais comme elle est immobilisée par un pion de centrage, elle ne tourne pas. Tout comme le spi.

Pas de risque de destruction par la bague alu.

Par contre, effectivement, portée sur l'alésage du carter, insuffisante !

Laurent

PS : posez un joint spi de qualité Viton, double lèvre !

[Paskcal]

Damien,

si le spi est trop enfoncé, il peut toucher la bague.

Mais comme elle est immobilisée par un pion de centrage, elle ne tourne pas. Tout comme le spi.

Pas de risque de destruction par la bague alu.

Par contre, effectivement, portée sur l'alésage du carter, insuffisante !

Laurent

PS : posez un joint spi de qualité Viton, double lèvre !

Salut,
Ils font des joints spi chez vit-on à présent ?
