Freins - Compas réglage freins arrière en 3D pour 2cv

[vincent3934]

Bonjour

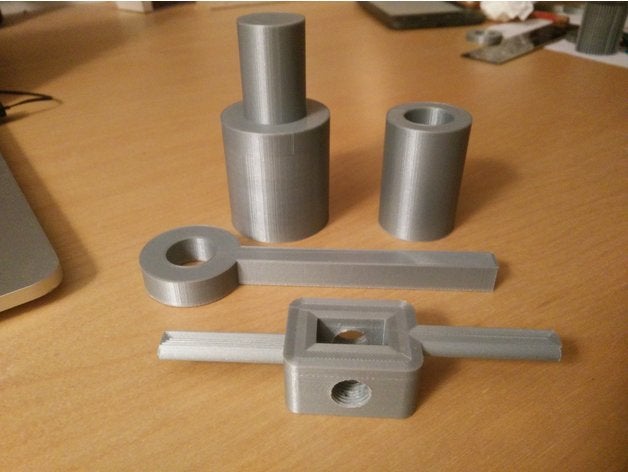

Je partage quelque chose trouvé sur le net : un compas pour le réglage des freins arrière de 2cv et dérivés.
L'outil est pas vraiment fait maison mais est facilement accessible, étant donné qu'il y a de plus en plus de propriétaires d'imprimante 3d qui peuvent ou pourrait le fabriquer.



L'auteur a partagé les plans sur le net et je suis tombé par hasard dessus (Bon pas totalement car j'hésite a acheter une petite imprimante 3d et je cherche des excuses pour passer à l'acte)
Le lien de ficher 3d au cas ou ca venait a disparaître un jour:

Compas_de_réglage_pour_freins_à_tambours_de_Citroën_2cv.zip

(63.93 Kio) Téléchargé 612 fois

Si ça peut servir a quelqu'un.

Si non un tambour coupé ça va pas trop mal non plus !

Après en cherchant on trouve différent modèle 3d pour la 2cv
support de bobine, interrupteur pour le plafonnier......

[Deuchémoi]

Salut et merci pour ce partage !!
Moi aussi l'imprimante 3D ça me chatouille ! Mais j'attends des jours meilleurs en me demandant aussi quelles excuses je pourrais trouver ...

Ceci dit, ça pourrait être intéressant d'ouvrir un post dédié dans les outils maison ? C'est vrai qu'on va trouver de plus en plus de choses.
Vous en pensez quoi ?

[ben39]

Salut et merci pour ce partage !!
Moi aussi l'imprimante 3D ça me chatouille ! Mais j'attends des jours meilleurs en me demandant aussi quelles excuses je pourrais trouver ...

Ceci dit, ça pourrait être intéressant d'ouvrir un post dédié dans les outils maison ? C'est vrai qu'on va trouver de plus en plus de choses.
Vous en pensez quoi ?

200% pour ! Ça serait top !

[Mikey 71]

Salut et merci pour ce partage !!
Moi aussi l'imprimante 3D ça me chatouille ! Mais j'attends des jours meilleurs en me demandant aussi quelles excuses je pourrais trouver ...

Ceci dit, ça pourrait être intéressant d'ouvrir un post dédié dans les outils maison ? C'est vrai qu'on va trouver de plus en plus de choses.
Vous en pensez quoi ?

+1.
Et moi aussi, ça me tente bien l'imprimante 3D. Manque juste l'argent...

[Nicoelec]

+2 ici

[vincent3934]

Personnellement je sais que tôt ou tard je l'aurais si j'avais pas eu un vieux tambour en stock j'aurais acheté une petite imprimante.

Je suis aussi pour, après j'ai juste peur qu'il y ai pas tellement de conception pour alimenter une catégorie à elle seule.

[Manu94]

Salut! Je remonte ce post pour dire que je vais tester aussi dans les semaines qui viennent, la pièce est en impression

[Deuchémoi]

Salut! Je remonte ce post pour dire que je vais tester aussi dans les semaines qui viennent, la pièce est en impression

Ha ! l'impression 3D ... Je pense que ça va nous sortir de pas mal de situations !
Mon seul point d'interrogation réside dans le solidité des pièces imprimées. Dans un autre temps, je me serrais lancé là-dedans ...
Par curiosité, ça serait quoi le coût de revient de ce compas en impression 3D ? (je parle bien de coût et pas de prix ... )

[Manu94]

Ha ! l'impression 3D ... Je pense que ça va nous sortir de pas mal de situations !
Mon seul point d'interrogation réside dans le solidité des pièces imprimées. Dans un autre temps, je me serrais lancé là-dedans ...
Par curiosité, ça serait quoi le coût de revient de ce compas en impression 3D ? (je parle bien de coût et pas de prix ... )

Je pense que ça peut pas mal aider pour des pièces non-structurelles: boutons, caches, etc. Le PLA, plastique majoritairement utilisé dans ce domaine, est un bon choix.
Dans ce cas-ci, c'est juste un outil de réglage sur lequel aucun effort n'est appliqué, donc ça colle parfaitement.

Si la pièce reprend un peu plus d'efforts (ou de chaleur), le PLA sera insuffisant... Il faut passer au PETG ou à l'ABS, un peu plus difficiles à imprimer, mais beaucoup plus résistants.

Mon soft d'impression a calculé 83g de plastique. A un prix moyen de 25€/kg, ça fait 2,07€ en coût de matière

[François44]

Sur un autre forum, un gars à imprimé en PLA renforcé les couronnes d'entrainement d'un ramasseur d'herbe tracté. Plus d'un an d'utilisation et 2x4000m² à ramasser régulièrement. Aucune usure constatée et pourtant, entre les dents intérieures des couronnes et les pignons, il doit en passer des choses....

[Deuchémoi]

Ha oui... Quand même, ça peut tenir le choc !
C'est sur que je voyais plutôt une utilisation pour de "l'accesoire" mais vu ce que dit François, ça peut aller plus loin !

Une araignée en 3D, ça le ferait ? :danse: :danse:

[François44]

Ha oui... Quand même, ça peut tenir le choc !
C'est sur que je voyais plutôt une utilisation pour de "l'accesoire" mais vu ce que dit François, ça peut aller plus loin !

Une araignée en 3D, ça le ferait ? :danse: :danse:

Une mygale ou une épeire oui.....
Tiens, j'ai retrouvé la vidéo où il détaille son ramasseur...

[Deuchémoi]

Une mygale ou une épeire oui.....

Tiens, j'ai retrouvé la vidéo où il détaille son ramasseur...

Merci pour le lien ! Du coup, j'ai regardé le changement de sa turbine de ventilation de la voiture .... Mais je crois qu'il ne faut pas que je continue, sinon, je risque d'y passer un sacré moment.
J'aime bien ce type ! On sent qu'il en connait un rayon, il est très simple dans ses explications et ne surjoue pas son rôle ...

[Losekem]

ça fait un moment que j'ai une imprimante 3d (creality ender 3 à 150€, une référence utilisé par beaucoup) et une fois que l'on s'est habitué à l'avoir, c'est vraiment un outil irremplaçable !
La solidité des pièces peut être un problème, mais on a déjà de quoi se faire plaisir !
Hormis les pièces qui subissent relativement peu de contraintes, je me conçois souvent des outils comme des gabarits de perçages, des trace joints...
De façon plus générale, ça permet d'adapter des objets du quotidien à votre propre utilisation, ou alors de réparer certains objets que l'on aurait tout simplement jeté (réparation d'engrenage d'essoreuse a salade : https://www.youtube.com/watch?v=vuJmWKsCYcU)

Voilà quelques exemples de ce que j'ai pu imprimer pour mes mobylettes, si ça peut en aider certains à se lancer :

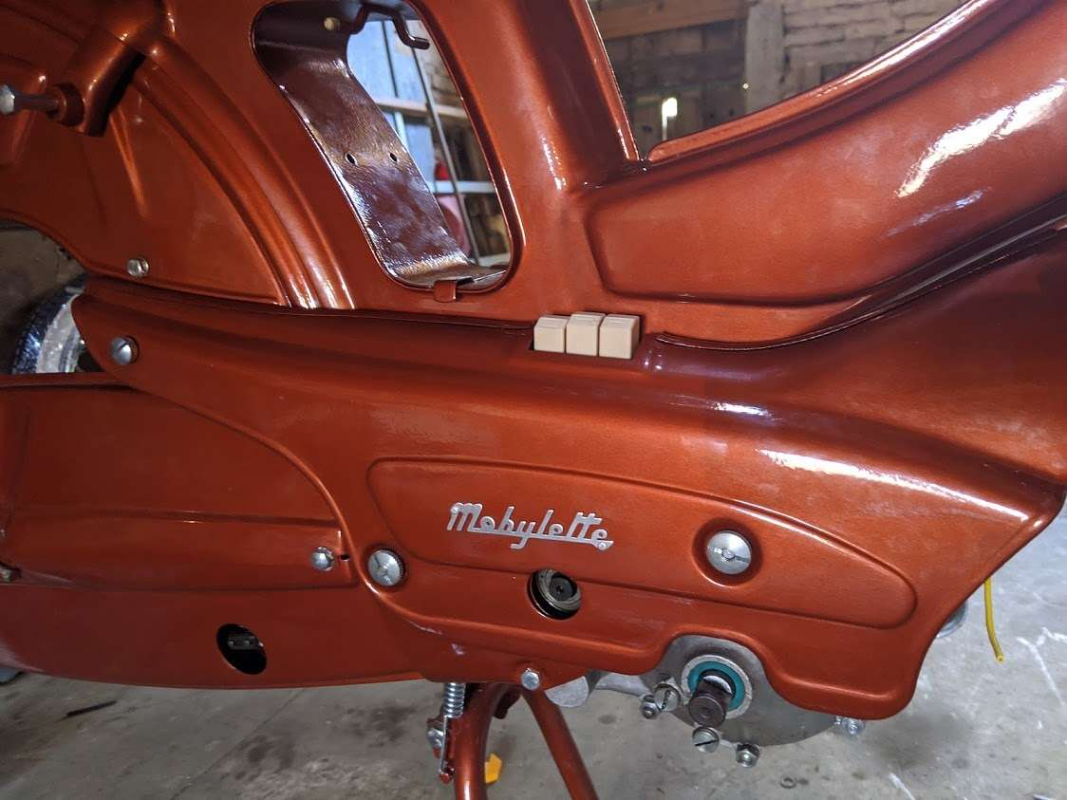

Faux robinet d'essence à touches piano, devenu introuvable et/ou inabordable (à l'origine en bakélite, qui deviens cassant avec le temps)

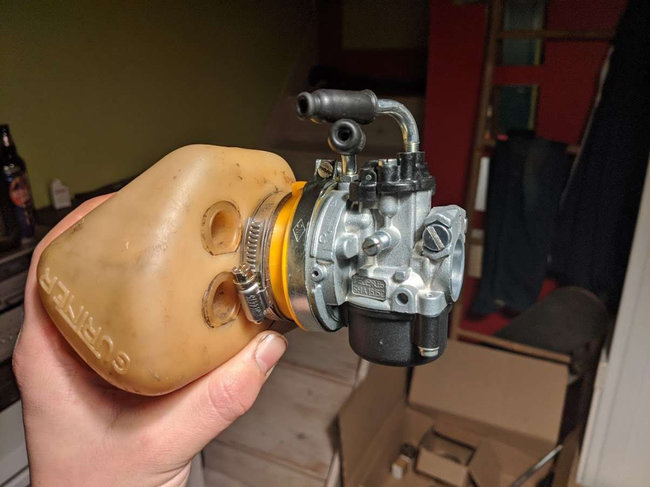

raccord entre un carbu et un filtre à air

[Deuchémoi]

Le soft !! Faut le maîtriser ....

[Manu94]

Le soft !! Faut le maîtriser ....

Honnêtement, avec un peu de temps, des tutos sur Youtube et consorts permettent d'acquérir assez rapidement de la pratique pour faire des pièces utilisables.
En gratuit, Fusion 360 est pas mal recommandé. Sinon FreeCad fait aussi très bien le boulot...

ça fait un moment que j'ai une imprimante 3d (creality ender 3 à 150€, une référence utilisé par beaucoup) et une fois que l'on s'est habitué à l'avoir, c'est vraiment un outil irremplaçable !
La solidité des pièces peut être un problème, mais on a déjà de quoi se faire plaisir !
Hormis les pièces qui subissent relativement peu de contraintes, je me conçois souvent des outils comme des gabarits de perçages, des trace joints...
De façon plus générale, ça permet d'adapter des objets du quotidien à votre propre utilisation, ou alors de réparer certains objets que l'on aurait tout simplement jeté (réparation d'engrenage d'essoreuse a salade : https://www.youtube.com/watch?v=vuJmWKsCYcU)

Bien d'accord! C'est un outil qui ne va pas remplacer un tour et une fraiseuse, mais ça peut pas mal aider au quotidien. J'utilise la mienne (Ultimaker 2+ en prêt pour l'instant, mais j'ai une K8200 en cours de restauration) pour pas mal de trucs: supports de chargeurs pour radios, boutons de rechange, boitiers personnalisés pour plein de petites cartes électroniques. Je pense m'imprimer aussi un centreur d'embrayage lorsque je devrais le remplacer...

[Hors Sujet]

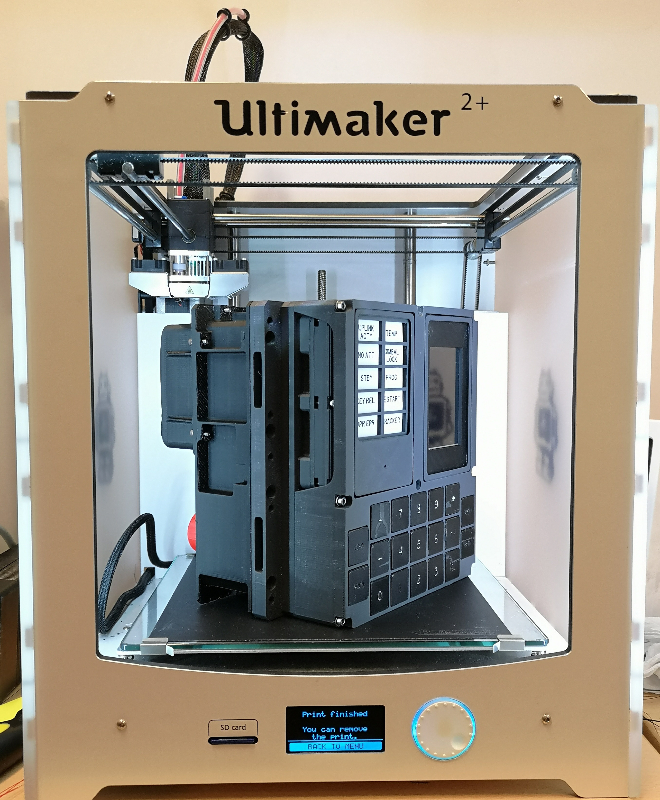

Le plus gros projet que j'ai fait en impression 3D est une réplique exacte de l'ordinateur de bord employé par les astronautes d'Apollo 11, sur base des plans du MIT commandés par la NASA à l'époque. Pas mal d'heures à interpréter les schémas et à tout redessiner, mais je suis content du résultat:

(C'est pas sorti comme ça de la machine hein )
Rubrique sur le sujet ici (en Anglais), vidéo Youtube ici.

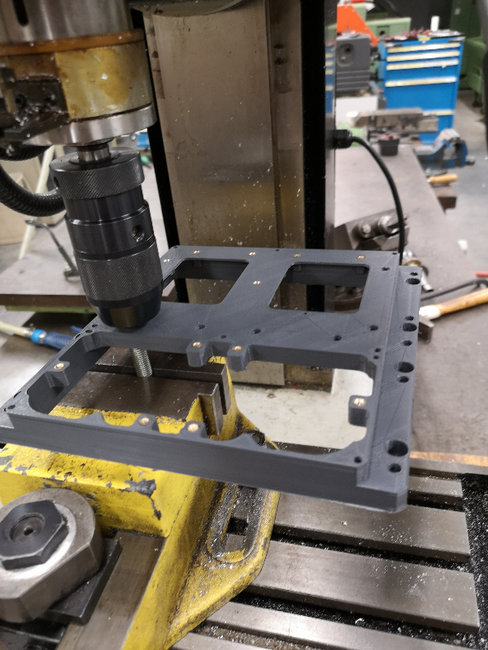

Chose que j'ai testé pour la première fois pour ce projet, c'est l'utilisation d'inserts en laiton, qu'on pousse au fer à souder (ou à la presse) dans la matière. C'est assez robuste, et ça élargit le champ d'utilisation de cette technologie:

[Deuchémoi]

Arrêtez !! Vous me donnez envie ... :pleurs:

[lucky40]

Salut,

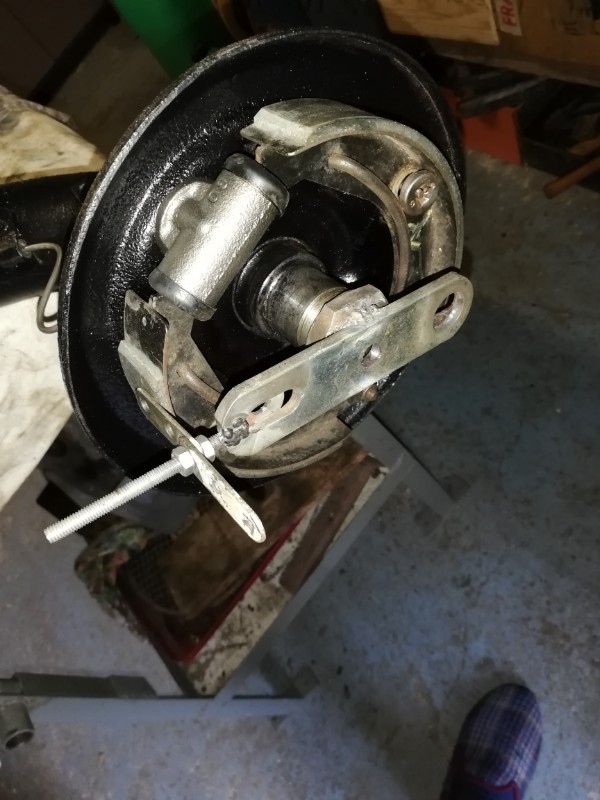

juste une petite photo pour vous montrer mon système de réglage des garnitures de frein arrière :

J'ai soudé sur un écrou de moyeu inutilisable sur une platine au bout de laquelle une tige filetée comporte une patte que l'on peut déplacer pour régler la distance voulue de réglage. Ici , c'est pour un tambour de 180mm, donc la patte est réglée à 90...La patte opposée me servira de contrôle sur le tambour lui même quand j'aurai trouvé un axe de moyeu à découper sur un essieu à mettre à la ferraille et que je souderai à l'opposé de l'écrou de moyeu...

[Deuchémoi]

@lucky40 Ton post va aller rejoindre le topic dédié ...

[Deuchémoi]

@lucky40 Ton post va aller rejoindre le topic dédié ...

Et voilà !
