Presse à étalonner les ressorts 2 cv

[lucky40]

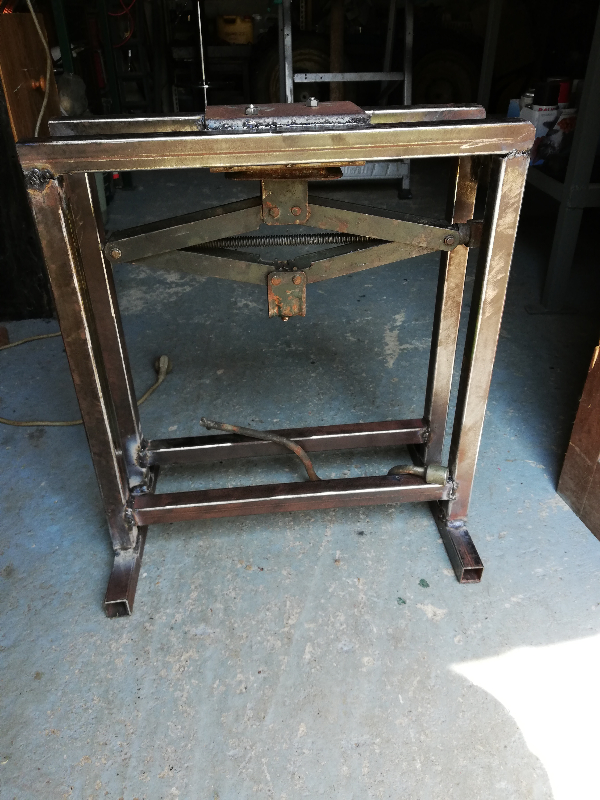

Voilà ma bricole de ce matin :
Une presse pour étalonner les ressorts de soupapes ( entre autres)faites avec de la récup de ferraille et un cric de 4 L.
Elle n'est pas tout à fait terminée, mais il ne manque que le plateau qui recevra la balance mécanique ...et une bonne peinture of course !

[bob41]

Pas mal....

Mais en principe un ressort se contrôle par comparaison avec un ressort étalon.

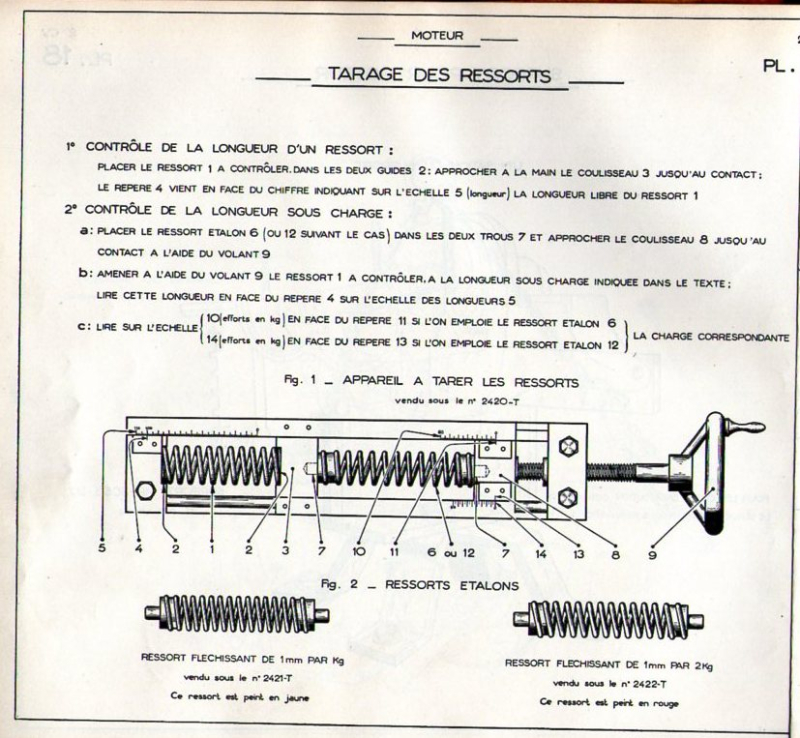

Voir ci-dessous l'appareil Citroën.

Avec une balance mécanique je crains que ce ne soit pas très précis, j'emploierais plutôt une balance électronique. Bon, c'est pas le même prix...

Tu connais les caractéristiques des resoorts de soupape ? Quel est l'écrasement en fonction de la force exercée ? Ca m'intéresse.

[Fredjojo]

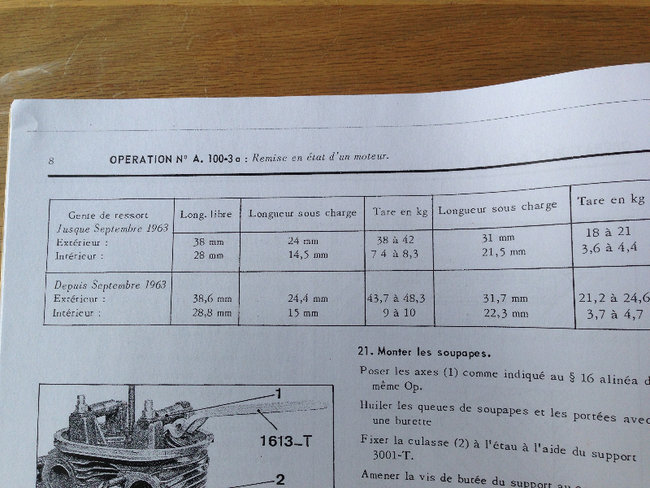

Voila

[lucky40]

Avec une balance électronique il est impossible de voir le poids en direct. D'où l'utilisation d'une balance mécanique. Dans le tuto de la revue Gazoline de mars 2013 c'est ainsi qu'ils pratiquent :

Etalonnage ressort Soupapes 1.odt

(998.18 Kio) Téléchargé 276 fois

Etalonnage ressort Soupapes 2.odt

(1.84 Mio) Téléchargé 258 fois

Petite précision ; jusqu'en septembre 1954 il n'y a qu'un seul ressort ; longueur libre : 38 mm -tarage sous 38 à 40 kgs ---> longueur 24 mm-tarage sous 18 à 20 kgs --->longueur 31 mm.
merci Fred pour le tableau récap...

[zamzam]

Là on est un peu en train d'en....r les mouches mais cela reste néanmoins très intéressant ! :D

[Deuchémoi]

Là on est un peu en train d'en....r les mouches

Et avec un ressort, c'est moins pratique ... Sauf à en avoir sous chaque pieds pour leur voler après ! :roll:

[lucky40]

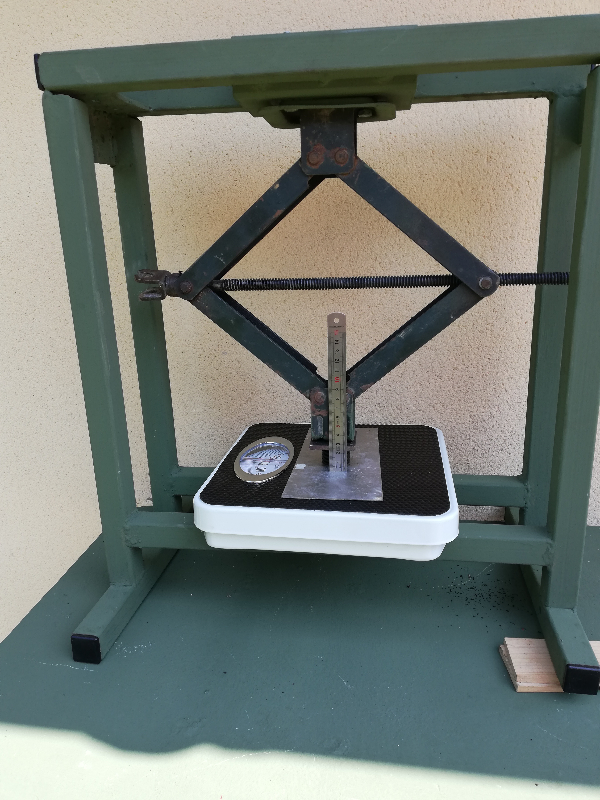

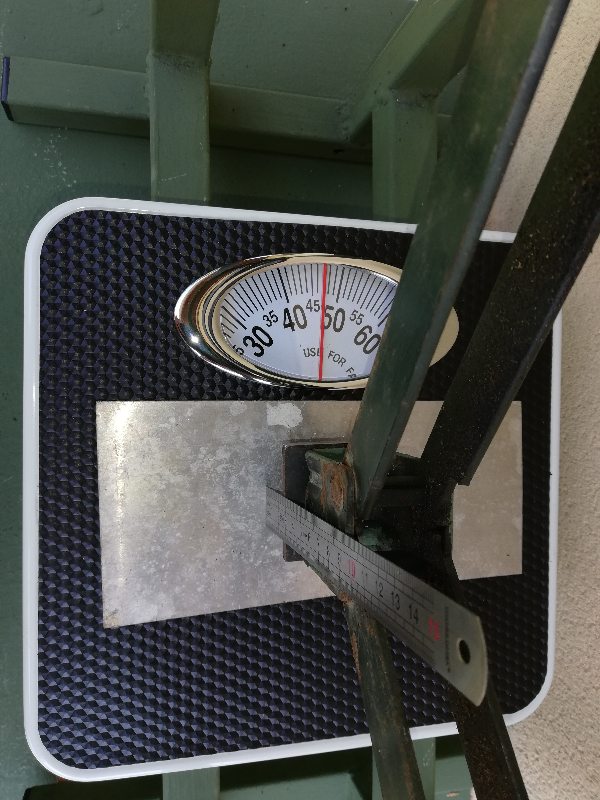

Je viens de terminer d'enc.... les mouches :

Sur 10 ressorts extérieurs étalonnés, 6 sont dans des cotes normales, 4 sont avachis et mis au rebut
Sur 9 ressorts intérieurs, 4 seulement sont bons, les autres, à la poubelle aussi...
Voilà, je pense que ce contrôle a son importance au niveau des soupapes et culbuteurs...mais c'est que mon avis
Ps : les cales en bois , c'est pour avoir le bon niveau de l'ensemble car ma table n'est pas très plane...

[zamzam]

Top !
Effectivement c'est quelque chose que l'on ne contrôle pas souvent et ton outil est simple à réaliser. Je me suis fabriqué une presse qui sera facile à convertir pour cet usage ! Des soupapes qui ferment mal ou pas assez vite doivent nuire au bon fonctionnement du moteur.

[bob41]

Oui, ça a l'air simple et judicieux

J'ai aussi une presse (en fait c'est un trimmer pour casser les minéraux), qui doit pouvoir être modifié aussi.

[lucky40]

Refaisant le moteur quasi entièrement, j'ai conservé le vilo et l'AAC qui étaient bons pour le service, je ne pouvais pas ne pas faire ces contrôles des ressorts qui vont travailler avec des soupapes neuves
